Курсовая работа: Проектирование привода вала ленточного конвейера
105
110
175
13
24
4
19
16,6
22
5
9
8
3
Манжетные уплотнения предназначены для защиты подшипников от попадания в них пыли, грязи и влаги, а также для предохранения от вытекания смазки. Эти уплотнения могут быть разных конструкций, однако, наиболее предпочтительными являются стандартные манжеты резиновые армированные для валов по ГОСТ 8752 – 79 (см. Табл.12 [1,21]).
Вычерчиваем эскиз выбранной манжеты с указанием ее основных характеристик:
|
Обозначение манжета |
Размеры, мм | ||
|
d |
D |
B | |
|
1.1 – 80х105 |
80 |
105 |
10 |
 | ||
 | ||

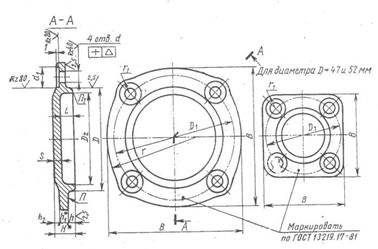

Теперь подберем крышку для подшипникового узла, расположенного в точке 5 (см. п.2.1 данного курсового проекта). Здесь необходима глухая крышка торцовая низкая по ГОСТ 13219.2 – 81 (см. табл.11 [1,20]).
Вычерчиваем эскиз выбранной крышки с указанием ее размеров:
|
|
|
Обозначение крышки |
