Курсовая работа: Проектирование привода вала ленточного конвейера

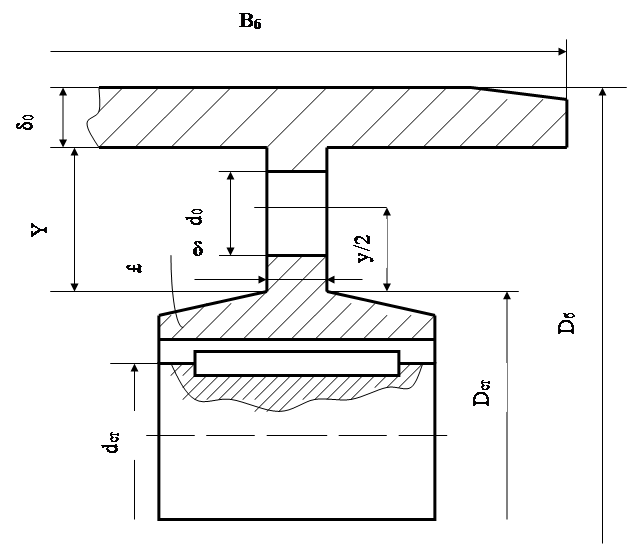

Рассчитаем основные размеры барабана:

Наружный диаметр ступицы барабана D_ст определяется из условия:

D_ст = (1,5…1,55) d_{c т} , мм (24)

где: d_{c т} – диаметр вала под ступицу барабана, мм

d_{c т} = 85 мм (см. п.2.1.5)

Тогда:

D_ст = (1,5…1,55) 85 = 127,5…131,75 мм

Принимаем по стандартному ряду размеров D_ст = 130 мм.

Крышка ступицы выполняется с наклоном £ в пределах 3⁰ – 5⁰ . Для данного случая принимаем угол наклона крышки ступицы равным £ = 5⁰ .

Толщина обода барабана δ₀ определяется в зависимости от габаритов барабана. Так как в нашем случае ширина барабана В_б = 900 мм, а наружный диаметр ступицы барабана D_б = 500 мм, то принимаем δ₀ = 20 мм. Так как лента при вращении барабана может сползти, то обод сужают на 1 – 2 мм с каждой стороны.

Тогда толщина ребра ступицы δ определяется из следующего соотношения:

δ = 0,9 δ₀ , мм (25)

Тогда: δ = 0,9 * 20 = 18 мм

Определяем высоту ребра ступицы Y:

Y = D_б – (D_ст + 2 δ₀ ), мм (26)

Отсюда: Y = 500 – (130 + 2 * 20) = 410 мм

Теперь найдем диаметр отверстия d₀ , находящееся в середине ребра ступицы барабана.

Это отверстие служит для экономии металла. Учитывая нагрузку, действующую на барабан, принимаем диаметр отверстия в середине ребра ступицы барабана равным половине самого ребра, т.е.

d₀ = 0,5Y, мм (27)

Значит: d₀ = 0,5 * 410 = 205 мм

Зная основные размеры барабана, запишем их в виде табли
