Дипломная работа: Акустичний мікшерний пульт

1. Керування, підстройка вхідного сигналу, вибір режиму роботи входу: лінійний вхід, підсилення вхідного сигналу на попередньому підсилювачі, рівня вхідного сигналу.

2. Регулювання тембру сигналу (еквалайзер).

3. Міксування каналів: вибір гучності кожного каналу, вибір каналів для виведення на навушники, вибір процентного вмісту каналів в вихідному сигналі.

4. Регулювання сигналу виводимого на навушники.

5. Регулювання параметрів головного вихідного сигналу: гучність, баланс, гучність та баланс монітору.

З урахуванням розмірів використаних радіо-компонентів, та вимог ергономіки скомпонована панель керування буде мати вигляд рис. 3.4.

Рис. 3.4 - Вигляд панелі керування мікшерного пульта

1. Керування вхідними сигналами, індикація вхідних сигналів.

2. Еквалайзер

3. Керування змішуванням сигналів

4. Настройка вихідного сигналу, індикація його рівня.

Згідно схеми розташування органів керування можна розбити проектуємий пристрій на конструктивно-функціональні вузли.

3.3 Компоновка конструктивно-функціональних вузлів

В вибраному варіанті корпусу з горизонтальним розміщенням плат можливо зробити все на одній платі, або розбити на блоки, функціональні вузли.

Робити весь прилад на одній друкованій платі досить не ефективно, та не вигідно. Це призведе до її громіздкості, складності трасування, зменшення надійності, збільшенні витрат на виготовлення, а це в свою чергу зробить більшу ціну пристрою, зменшить його надійність та ускладнить можливий ремонт.

Щоб запобігти цім проблемам розіб’ємо плату на блоки.

Розбиття та спосіб розміщення в корпусі функціональних вузлів прямо залежить від передньої панелі пристрою, тому що передня панель має велику вагу в розробці приладу. В залежності від панелі пристрій розділено на функціональні вузли наступним чином:

1. блок вхідних каскадів

2. блок корекції тембру

3. блок змішування

4. блок вихідних каскадів

5. блок живлення

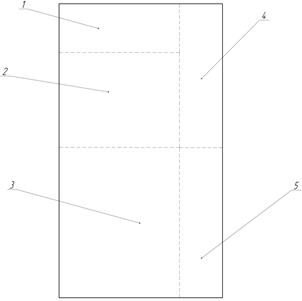

Схема розміщення вузлів в корпусі показана на рис. 3.5.

Рис. 3.5 - Схема розміщення функціональних вузлів в корпусі пристрою

Таким чином пристрій буде складатись з п’яти друкованих вузлів з’єднаних шлейфами та дротами. Далі блоки будуть нумеруватись А1, А2… А5 відповідно.

3.4 Розробка топології і конструкторсько-технологічні розрахунки плати

Розглянемо розрахунок елементів провідникового малюнку з врахуванням технології виготовлення друкованої плати.
