Дипломная работа: Автомобильный кран

- рабочий радиус крана;

- высота подъема груза;

Например, определим границу опасной зоны, при монтаже колонны автомобильным краном КС – 4572.

Известно:

Вылет 10 м, высота подъема груза 10 м.

???????? ????. 2 ?. ????????? ?????? ???????? ? ???????, ???????:

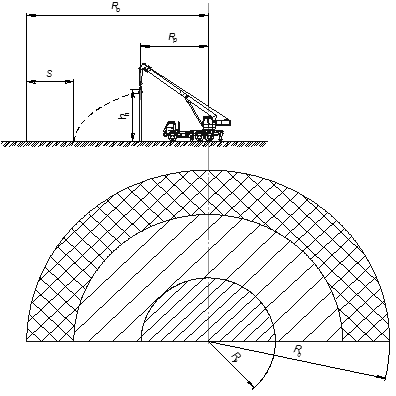

Рис. 2.2. Границы опасной зоны при работе крана по монтажу неустойчивых элементов.

Граница опасной зоны между штабелем конструкций (стеной здания, колонной) и поворотной частью крана может быть подсчитана по формуле :

, (2.3)

где - габарит поворотной части крана;

- радиус опасной зоны вращения крана;

- расстояние между штабелем и краном не менее 1 м.

Например, определим границу опасной зоны между штабелем конструкций (стеной здания, колонной) и поворотной частью крана КС – 4572.

Известно:

Габарит поворотной части крана 2,95 м, расстояние между штабелем и краном принимаем 3 м.

Подставим данные значения в формулу, получим:

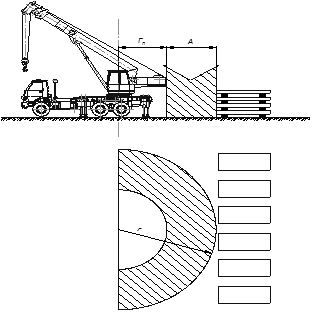

Рис. 2.3. Границы опасной зоны между штабелем конструкций и поворотной частью крана.

Производство всех работ и пребывание людей в опасной зоне вращения крана строго запрещается.

3. Конструкторская часть

Расчёт грузовой лебёдки. Расчет будем вести по методическим указаниям [3]

Задача расчёта.

Спроектировать механизм подъёма груза автомобильного крана.

Исходные данные.

грузоподъёмность m_г = 16000 кг;

высота подъёма H = 21,7 м.

скорость подъёма V = 0,14 м/с.

кратность полиспаста а = 4.

масса крюковой подвески m_кр = 150 кг.

3.1 Выбор каната и барабана.

3.1.1 Находим грузоподъёмную силу по формуле
