Дипломная работа: Электроснабжение завода механоконструкций
0.33
0.083
Чтобы определить оптимальную мощность БК необходимо произвести последовательное эквивалентирование схемы замещения исходной распределительной сети начиная с конца токопровода, в соответствии с формулой:
RЭ =1/Σ (1/Ri ), (3.4).
Т. к. каждый раз последовательно складывается только два сопротивления, то удобнее пользоваться формулой сложения двух параллельно соединённых сопротивлений, вытекающей из (3.4):
RЭ 12 =R1 ·R2 / (R1 +R2 ), (3.5).
Когда эквивалентирование всей сети будет завершено, распределение Q по участкам токопровода и ответвлениям рассчитывается по (3.6).
Qi =Q·RЭ /Ri , (3.6).
Где Q-суммарная мощность, подлежащая распределению;
Ri -сопротивление I-й радиальной линии;
RЭ -эквивалентное сопротивление всех радиальных линий.

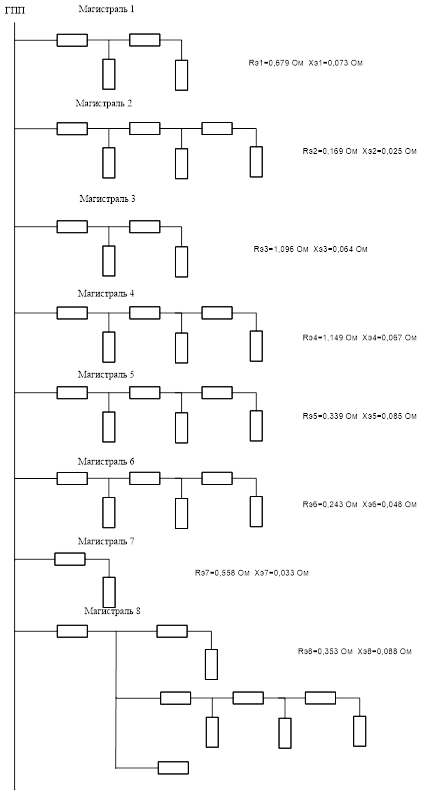

Расчётная схема замещения приведена на рис.3.2.1
Рис.3.2.1 Схема замещения распределительной сети.
В результате эквивалентирования получено RЭ ГПП =0.025 Ом.
Таблица 3.3.2.2
Результаты расчета КУ.
|
№ КТП |
QЭ i , квар |
QР i , квар. |
QКУ i , квар. |
Тип КУ, 0.4 кВ |
|
1 |
2 |
3 |
4 |
5 |
|
