Дипломная работа: Проектирование электрической подстанции

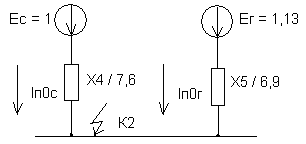

Рисунок 3.6 – Эквивалентная схема замещения

Определяем ток короткого замыкания от системы

Определяем ток короткого замыкания от генератора

Все рассчитанные величины приводятся на рисунке 3.2.

Определяем токи КЗ для указанных точек и выбираем выключатели

Выбираем выключатель ВГБ-500, установлены со стороны высокого напряжения трансформатора.

Собственное время отключения tc, в=0,035с [1, с 630]

Для точки К1 имеем

Определяем номинальный ток генераторов

Периодический ток для момента τ от источников системы равен начальному значению периодического тока

Определим в точке К1

Рассчитываем апериодические токи для точки К1 для момента времени τ

где – определяем по кривым при известных величинах τ и Та.

Рассчитываем ударные токи для точки К1 при значении ударного коэффициента Куд=1,717
