Дипломная работа: Разработка объемно-планировочного и конструктивного решения здания
2. Максимальная высота подъёма крюка, обусловленная конструкцией здания и конструкцией грузозахватных приспособлений:
Hс =Hкон+Hзап+Hэл+Hстр Hпол =7,1+0,5+0,45+4,5+1,5=14,05м
Hкон – высота ранее смонтированной конструкции
Нс - максимальная высота подъёма крюка, м
Н зап - монтажным запас, м
Н эл- высота элемента, м
Н стр- длина строповки м

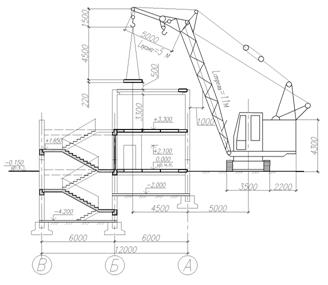

3. Максимальный вылет крюка при подаче элемента показан на схемах
Длина стрелы Lст=11,0 м
Вылет стрелы Lвл=8,0 м
Подбор крана для плит покрытия
1. Максимальная масса монтируемого элемента.
М= Мдет +Тфз +Твсп =2,3+0,05=2,35 т
М - требуемая оптимальная грузоподъёмность крана, т
Мдет - максимальная масса монтируемого элемента, т
Тфз - масса грузозахватных средств, т
Твсп - масса дополнительных креплений, т.
2. Максимальная высота подъёма крюка, обусловленная конструкцией здания и конструкцией грузозахватных приспособлений:
Hс =Hкон+Hзап+Hэл+Hстр+Нп=7,1+0,5+0,22+4,5+1,5=14,05 м
Hкон – высота ранее смонтированной конструкции
Нс - максимальная высота подъёма крюка, м
Н зап - монтажным запас, м
Н эл- высота элемента, м
Н стр- длина строповки м

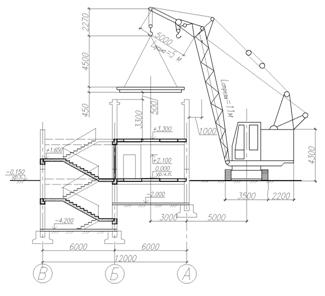

3. Максимальный вылет крюка при подаче элемента показан на схемах
Длина стрелы Lст=11,0 м
Вылет стрелы Lвл=9,5 м
