Дипломная работа: Разработка оборудования для дозировки балласта
(31)
где h –высота сечения; b – ширина сечения.
Представим сечение в виде двух прямоугольников, тогда
получим
Определим напряжение в сечении [6]:
(32)
условие выполняется.
При расчете щита на прочность рассматривают первый и третий случаи нагружения дозатора. Для первого случая принимают следующую расчетную схему: щит как двухконсольная балка, на длине которой Lщ действуют равномерно распределенные нагрузки qрщ и qвщ .

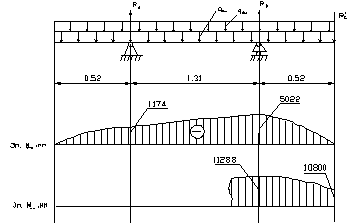

Рисунок 10 - Схема сил действующих на щит
Расстояние от консоли до ролика принято по прототипу lкщ =0,52м.
Определяем реакцию Rc | , действующую со стороны крыла:
Определяем равномерно распределенные нагрузки qрщ и qвщ, Н/м [2]:
; (33)
, (34)
где
и
- сила резания и волочения действующие на крыло, кН.
Н/м;
Н/м.
Определим реакции в опорах А и В:

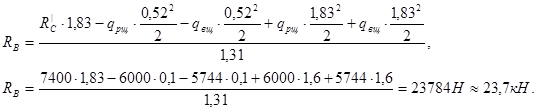

МВ =0:

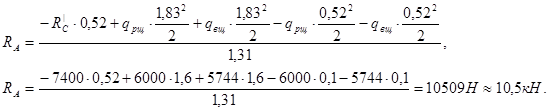

МА =0:
Нам необходимо определить наиболее опасное сечение щита, для этого составим эпюру изгибающего момента.
Рассмотрим участки:
