Дипломная работа: Разработка стенда для вывешивания и сдвига рельсошпальной решетки
16659,8
39489,9
77128,8
Дополнительный изгибающий момент Мдб, Н м
617
4936,2
16659,8
39489,9
77128,8
Дополнительное усилие сдвига Qдоп, Н
163,6
1309,1
4418,1
10472,5
20454,1
Суммарное усилие сдвига Qсум, Н
9044,6
19071
31061
45996,4
64858,9
Вывод: из расчетов, приведенных в таблице 4, видно, что при базе платформы 19950 мм, подъемно-рихтовочное устройство сможет произвести сдвиг решетки на величину 150 мм при максимальном усилии на штоках гидроцилиндров вывешивания – 170 кН.
2.2.2.2 Расчетный случай №2
Исходные данные: длина защемленного рельса в пролете стенда L: 15,41 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой передней тележки ПРУ ар : 9,05 м; расстояние от оси ПРУ до ближайшей точки защемления рельса колесной парой задней тележки bp : 6,36 м; величины сдвига путевой решетки Sсдв , м: 0,01; 0,03; 0,06; 0,09; 0,12; 0,15.
 |

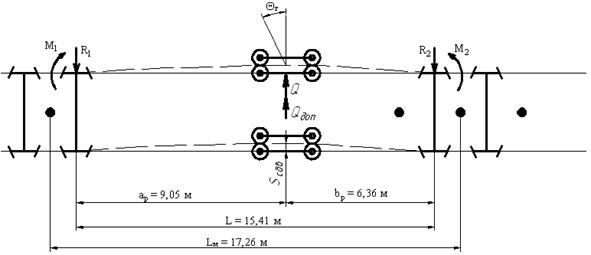

Рисунок 15 – Расчетная схема №2 к определению усилия сдвига РШР
Расчетная схема изображена на рисунке 15. Расчет усилий сдвига рельсошпальной решетки по формулам (11) – (19) при других величинах Sсдв и сведен в таблицу 5.
Таблица 5 – Усилия сдвига РШР при величине L=15,41 м
|
Величина сдвига решетки Sсдв , м |
0,01 |
