Контрольная работа: Электрические системы и сети

4,009

0,444

4,218

1,007

0,198

Потеря напряжения в радиально-магистральной сети считается от источника до самого удалённого потребителя:

Для расчета берём участки, у которого самая большая потеря напряжения.

Потери напряжения при аварийном режиме меньше допустимых (20%).

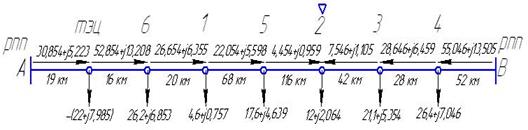

Расчетная схема варианта 5.

Расчет потокораспределения производим, начиная с головного участка:

Поток мощности на участке ТЭЦ-6 определяем по первому закону Кирхгофа:

Потоки на остальных участках определяем аналогично. Результаты помещаем в таблицу 5, а также наносим на расчетную схему.

Выполним проверку посредством баланса мощностей.

Рассчитаем поток мощности, протекающей через участок В-4:
