Контрольная работа: Гаряче водопостачання в житлових і громадських будівлях
Рис. 5. Газовий опалювальний прилад типу NECTRA для опалення та гарячого водопостачання:
1 - ребристий мідний теплообмінник; 2 - камера згоряння; 3 - пластинчатий теплообмінник з нержавіючої сталі; 4 - пальник з нержавіючої сталі; 5 -двошвидкісний насос UP 15/50; 6 - газова арматура; 7 -датчик потоку гарячої води; 8 - термістор опалення і гарячого водопостачання; 9 - триходовий клапан; 10 ~ переривач тяги; 11 - датчик тяги; 12 - панель запірної арматури

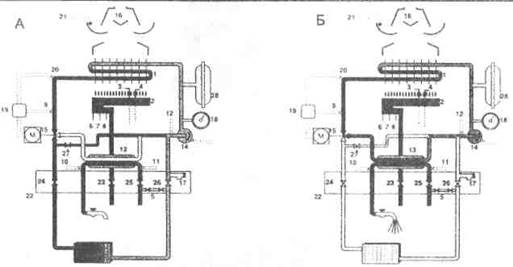

Рис..6. Принципова схема роботи приладу NECTRA :
А - режим опалення; Б - режим гарячого водопостачання; 1 - теплообмінник; 2 -газовий пальник; З - електричне розпалювання; 4 - іонізаційний детектор полум'я; 5 - пристрій підживлювання; 6,7 - регулюючі електроклапани; 8 – запобіжний електроклапан; 9 - термістор системи опалення; 10 - термістор гарячого водопостачання; 11 - датчик потоку гарячої води; 12 - датчик потоку в системі опалення; 13 - теплообмінник гарячого водопостачання; 14 - насос UP 15/50; 15 - триходовий клапан; 16- переривач тяги; 17 - запобіжний клапан; 18-манометр; 19 - блок керування; 20 - датчик перегріву; 21 - датчик тяги; 22 - панель запірної
арматури; 23 - кран газовий; 24,25,26 - водяні крани; 27 - байпас; 28 – компенсатор об'єму

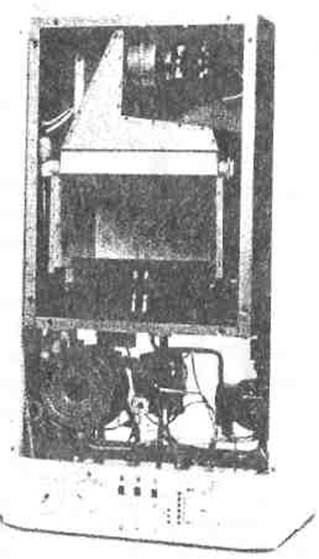

Рис. 2.7. Загальний вигляд настінного газового котла THERM
Зокрема водонагрівач марки THERMEX складається з двох сталевих баків: внутрішнього і зовнішнього з теплоізоляційним прошарком із пінополіуретану, який надає водонагрівачу властивості термоса (протягом 12 годин випробовувань зниження температури становило всього 5 °С). Теплоізоляція і тени пониженої потужності забезпечують економічність водонагрівача. Потужність тенів становить 1,2-2,4 кВт за напруги.
Електроводонагрівач влаштовують безпосередньо на стіні помешкання, в який подається гарячу, вода таким чином, щоб змішувач розташовувався на висоті 1-1,1 м від підлоги.

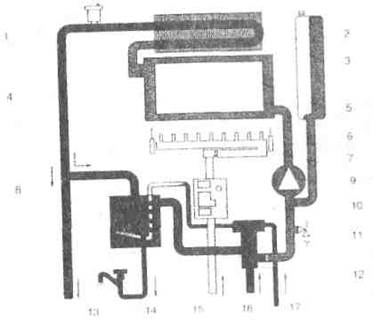

Рис..8. Принципова схема роботи настінного газового котла THERM :
1 - продувочний клапан; 2 - розширювальний бак; З -теплообмінник; 4 - електрод запалювання; 5 - «**» згоряння; 6 - іонізаційний електрод; 7 - головний пальник; 8 - теплообмінник гарячої води, 9 -циркуляційний насос; 10 - газовий клапан, 11 -запобіжний клапан; 12 - триходовий вентиль 13 -вихід теплопроводу; 14 - вихід гарячо) водив систему гарячого водопроводу; 15 - ввід газопроводу, 1Є-вх,д зворотного теплопроводу; 17 - ввід від холодного
5. Водонагрівачі для централізованих систем гарячого водопостачання
В централізованих системах гарячого «дапосг^ння використовують швидкісні та емнісн> водонагрівачу В шв«виі««іх нагоівачах вода рухається з великою швидкістю (0,5...2,5 м/с) і на оіваєїся до заданої температури за допомогою теплоносія теплонагрівачі характеризуються високими коефіцієнтами теплопередачі [4190...11000 МДж/(м2 -год-град)], завдяки чому вони мають невеликі розміри і займають малу площу. Вода, яку потрібно нагріти, і теплоносій в швидкісних нагрівачах можуть рухатися в одному напрямку або назустріч одне одному.
Швидкісний водоводяний нагрівач (рис. 9, а) складається з корпуса, в якому розташовані теплообмінні трубки. Водонагрівач виготовляють у вигляді окремих секцій довжиною 2 і 4 м, зовнішнім діаметром 50...530 мм. Теплообмінні трубки - латунні - d =14...16 мм (7...140 шт.) розміщені в трубних решітках, які з'єднані за допомогою фланців з корпусом. Окремі секції водонагрівача з'єднуються відводами. Вода з водопроводу через вхідний патрубок подається в теплообмінні трубки, в яких нагрівається до потрібної температури. Теплоносій (гріюча вода) рухається в міжтрубному просторі (поміж корпусом і теплообмінними трубками). Технічні характеристики швидкісних водонагрівачів наведені в додатку 11.
Швидкісний пластинчатий водонагрівач (рис. 9, б) складається з пакета теплообмінних пластин з ущільнюючими прокладками поміж ними. Пакет затискують між опорними пластинами і затягують болтами. До передньої пластини приварюються патрубки для холодної (В1), гарячої (ТЗ) і гріючої води (Т1, Т2). Така конструкція дозволяє збільшувати теплопродуктивність водонагрівача шляхом добавлення до пакета потрібної кількості теплообмінних пластин і розширення опорних пластин.
Швидкісні пароводяні нагрівані (рис. 9, в) використовують в промислових будівлях, де є паросилове господарство, або в невеликих котельнях з паровими котлами для нагрівання води. Пара, що подається в корпус, рухається між трубками, конденсується на їх поверхні і за рахунок прихованої теплоти пароутворення нагріває воду. Нагріта вода теплообмінними трубками подається в передню водяну камеру, потім надходить в задню камеру і виходить з нагрівача. Вода двічі проходить через нагрівач, тому така конструкція називається двоходовою. Також застосовуються чотириходові нагрівачі.
В камерах і теплообмінних трубках потрібно підтримувати тиск води, яка нагрівається, на 0,1...0,2 МПа вище тиску пари, щоб запобігти прориву пари в систему водопостачання. Поверхня нагріву становить 6,3...22,4 м2 , максимальний тиск пари - до 0,7 МПа, максимальна температура - до 300 °С. Ємнісні водонагрівачі (рис. 9, г) поєднують функції акумулятора тепла і водонагрівача. Вони характеризуються низьким коефіцієнтом теплопередачі внаслідок малої швидкості руху води. За однакової площі нагріву їх теплопродуктивність значно менша, а розміри більші, ніж швидкісних водонагрівачів. Ємнісні водонагрівачі влаштовуються у вигляді напірних або безнапірних (відкритих) баків, які устатковуються нагрівачами. Зовнішні поверхні покривають шаром теплоізоляції. В системі належить влаштовувати не менше двох баків (по 50% розрахункового об'єму кожний).

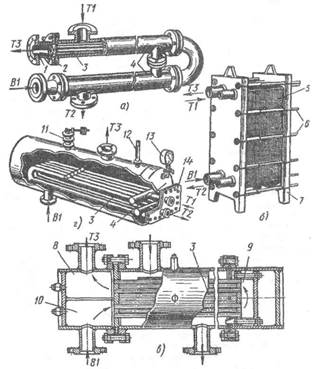

Рис. 9. Конструкції водонагрівачів:
