Контрольная работа: Особенности проектирования строительных конструкций гражданских зданий
Содержание
1. Работа под нагрузкой обрешётки настила подшивки. Конструирование и расчёт.
2. Нагрузки, действующие на здание. Понятие о работе конструкции зданий из дерева под нагрузкой.
3. Понятие о работе под нагрузкой несущих стеновых панелей панельных зданий.
Список литературы
1. Работа под нагрузкой обрешётки настила подшивки. Конструктирование и расчёт
Расчёт шага обрешётки и длины кровли из цементно-песчаной черепицы
Для определения количества рядов черепицы на проектируемой кровле вначале рассчитывают шаг (Шо6р.) обрешётки (рис.1. ): Шобр.= Lчер. - Н, где Lчep. (длины черепицы "Франкфуртская NOVO") = 420 мм; Н (нахлёстка черепиц) = 75…108 мм в зависимости от уклона.

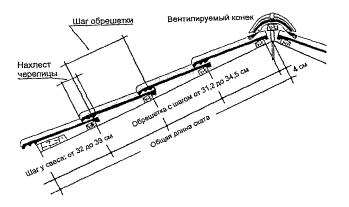

Р РёСЃ. 1. Поперечный разрез черепичной кровли
Зная длину стропила Lстр. можно определить количество рядов черепицы (n):
где
Шкарн. (шаг стропил у карниза) = 32…39 см (см. рис. 1.15) в зависимости от положения водосточного желоба;
4 см - расстояние от конька до верхней грани обрешётки.
На многоскатных кровлях шаг обрешётки и количество рядов черепицы рассчитывают для каждого ската.
Длина кровли (длина обрешётки) зависит от длины здания и применяемой боковой черепицы (рис. 2). Точная подгонка длины кровли обеспечивается применением половинчатой черепицы и свободной укладкой черепицы (с люфтом 3 мм в каждом стыке черепицы).

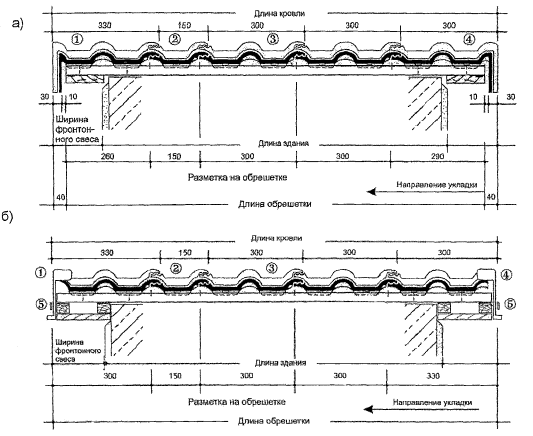

Р РёСЃ. 2 Схема для расчёта длины кровли с боковой цементно-песчаной (а) и облегчённой (б) черепицей
1 - боковая левая черепица; 2 - половинчатая черепица; 3 - цельная рядовая черепица; 4 - боковая правая черепица; 5 - шуруп с уплотнительной шайбой.
Расчёт шага обрешётки (длины ската) и длины кровли из керамической черепицы (на примере черепицы "ОПАЛ")
Размеры этой черепицы, расчёт длины ската и кровли приведены на рис.3,4,5
Рис 3 План черепицы, поперечный и продольный разрезы.
Рекомендуемый уклон кровли - 30°.
Вес черепицы - 1,8 кг.
Расход на 1 м2 ~ 34 шт.
Средняя длина черепицы в кровле ~ 360 мм;
Средняя ширина черепицы в кровле ~ 180 мм
Шаг обрешётки: при двойной укладке - 145…165 мм (см. рис.4) и при корончатой укладке - 290…330 мм (см. рис.5).
