Контрольная работа: Расчет короткого замыкания
Содержание
1. Рассчитать трехфазное короткое замыкание в точке К-1 заданной схемы
1.1. Определить мгновенное значение апериодической составляющей тока КЗ при t=0,1 с.
2. Рассчитать однофазное короткое замыкание в точке К-2 заданной схемы.
2.1. Определить действующее значение периодической составляющей тока в точке К-2 для момента времени t=0,2 с. Построить векторные диаграммы токов и напряжений в месте несимметричного КЗ для заданного момента времени.
2.2. Определить действующее значение периодической составляющей тока КЗ в указанном сечении F-F и напряжения в указанной точке М для момента времени t=0,2 с и построить соответствующие векторные диаграммы.
Список использованной литературы
1. Рассчитать трехфазное короткое замыкание в точке К-1 заданной схемы.
1.1. Определить мгновенное значение апериодической составляющей тока КЗ при t=0,1 с.
Используя результаты пунктов 1.1 и 1.2 приводим исходную схему (рис.1.1.1) к двух лучевому виду (рис. 1.3.1).
Рис. 1.1.1
Далее находим начальные значения периодических составляющих тока КЗ обоих лучей.
кА
кА

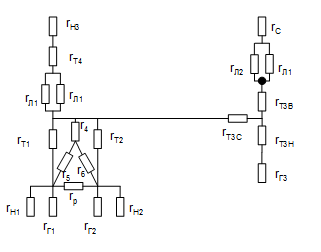

Далее составим схему замещения, в которую все элементы вводятся своими активными сопротивлениями.
Данная схема замещения показана на рисунке 1.3.2:
Рис. 1.1.2
В таблице 1.3.1 показаны параметры схемы замещения 1.3.2, которые были получены с помощью таблицы 1.1.1 и таблицы 5.3 [1, c.42]
Таблица 1.1.1
Параметры схемы замещения
|
Элемент |
Обозначение |
Индуктивное сопротивление (о.е.м.) |
Активное сопротивление (о.е.м.) |
|
Генератор Г-1 |
Г1 |
0,2 |
17 |
|
Генератор Г-2 |
