Контрольная работа: Розрахунок циліндричних зубчастих передач

цементація, загартування до твердості 56…63

40ХН, 35ХМ, 40Х

для колеса з термообробкою поліпшення, загартування СВЧ

до твердості 56…53

V – сталі 20Х, 20ХН2М, 18ХГТ, 12ХН3А, 25ХГМ

для колеса і шестерні з термообробкою поліпшення, цементація, загартування СВЧ,

загартування до твердості 56…63.

Розміри передачі зменшуються зі зростанням твердості поверхні зубців, але якщо не надається обмежень у габаритах, то слід використовувати дешеві марки сталі за I і II варіантами термообробки.

1.2.2 Розрахунок допустимих напружень

Допустимі контактні напруження і напруження згину визначають окремо для колеса , і шестірні , в залежності від матеріалів і їх термообробки (таблиця 1) з урахуванням часу роботи передачі.

(1)

(2)

де , коли т.о. колеса – поліпшення;

, коли т.о. колеса – загартування СВЧ;

, коли ;

, коли т.о. колеса – поліпшення;

, коли т.о. колеса – загартування СВЧ.

Коефіцієнт довговічності за розрахунком з контактних напружень

(3)

Коефіцієнт довговічності за розрахунком що до згину

(4)

Число циклів зміни напружень , відповідний границі витривалості, визначають за графіком в залежності від середньої твердості НВ_{ср .} чи HRC .

N – дійсне число циклів зміни напружень.

(5)

де – кутова швидкість колеса;

– час роботи передачі;

і – допустимі напруження, відповідні числу циклів зміни напружень і , беремо з таблиці 1.

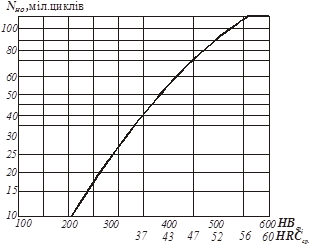

Рис. 5. Графік числа циклів зміни напружень
