Курсовая работа: Анализ технологического процесса схемы переэтерификации диметилового эфира цианоэтилфосфоновой
Получение фосфорсодержащих изоцианатных олигомеров
Фосфорсодержащие акриловые эфиры и амиды
Акриловые эфиры, содержащие фосфонамидную группу
Фосфатные эфиры гидроксиалкилакрилатов и гидроксиалкил метакрилатов

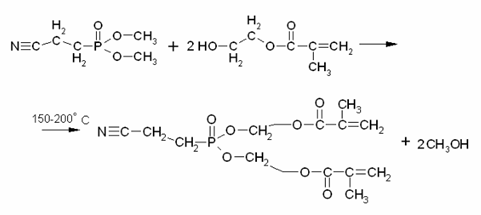

2. Концептуальное описание схемы переэтерификации диметилового эфира β-цианоэтилфосфоновой кислоты моноэтиленгликоль(мет)акрилатом
В колбу Кляйзена, снабженную водяным холодильником, помещают диметилового эфира β-цианоэтилфосфоновой кислоты. Добавляют моноэтиленгликольметакрилат (МЭГ), а также около 1 % гидрохинона для ингибирования реакции полимеризации МЭГа. Нагревают силиконовую баню до ~150°С и выдерживают эту температуру в течение 5-6 часов.
По мере протекания реакции переэтерификации, проходя через водяной холодильник, конденсируются пары метанола, который собирается в приемник.

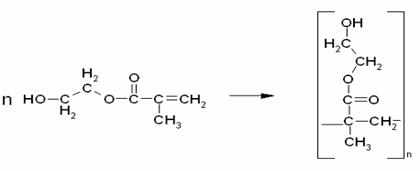

В качестве побочной может выступать реакция самопроизвольной полимеризации МЭГ при повышенных температурах:
3. Конструктивно-функциональный анализ лабораторного реактора для проведения переэтерификации диметилового эфира β -цианоэтилфосфоновой кислоты моноэтиленгликоль(мет)акрилатом

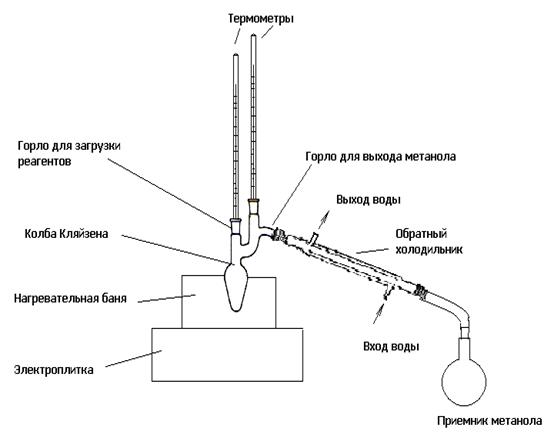

Рис.1 Лабораторный реактор для проведения переэтерификации диметилового эфира β-цианоэтилфосфоновой кислоты моноэтиленгликоль(мет)акрилатом
КФА выполняется в 3 стадии:
· Вначале выбранный для анализа технический объект декомпозируется на отдельные элементы, в зависимости от потребности задачи и с учетом системных свойств объекта;
· На второй стадии для каждого элемента формулируется одна или несколько функций, также в зависимости от проектной ситуации;
· На третьей стадии результаты анализа для наглядного представления изображаются графически.
Таблица 4 КФА лабораторного реактора для проведения переэтерификации
|
Элемент ТО |
Функция элемента | ||
|
Обозн. |
Наименование |
Обозначение |
Описание (D,G,H) |
|
Е0 |
Колба Кляйзена |
Ф00 |
Создает объем для проведения химического взаимодействия |
|
Ф01 |
Передает тепло от теплоносителя к реакционной массе | ||
|
