Курсовая работа: Автоматический фазометр

4. Описание алгоритма программы для МК

Микроконтроллер должен осуществлять такие действия:

1) начальную настройку своих узлов и периферийных устройств;

2) прием параметров измерения фазы от компьютера;

3) измерение частоты сигнала;

4) выбор режима измерения фазы;

5) выдача информации о частоте и фазе компьютеру.

Соответственно этому МК будет работать по алгоритму указанному на рис.5.

Рис.5. Блок-схема алгоритма программы для МК

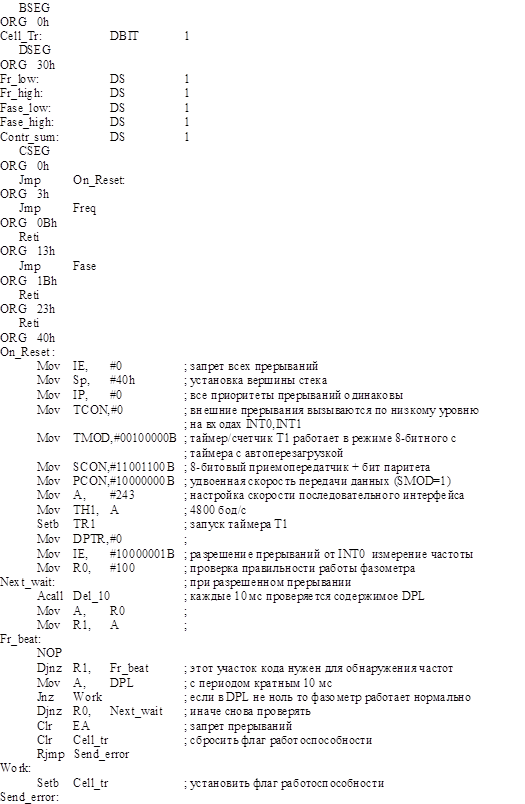

5. Программа для МК

6. Описание алгоритма программы для ПК

Программа, которая будет выполняться ПК должна осуществить следующие действия:

1) определить у пользователя параметры измерения фазы;

2) инициировать начало работы фазометра;

3) считать сообщение о исправности фазометра;

4) в случае если он исправен послать сообщение о параметрах измерения фазы;

5) считать числа соответствующие фазе и частоте;

6) преобразовать частоту в герцы, а фазу в радианы и сохранить;

7) в конце измерения вывести на экран среднее значение фазы и частоты;

8) повторить все начиная с пункта 1.

Рис.6. . Блок-схема алгоритма программы для ПК
