Курсовая работа: Автоматизированная система управления менеджментом и маркетингом коммерческого банка

- планирование маркетинга

- организация осуществления маркетинговых стратегий и программ

- учет и контроль маркетинговой деятельности

Рис.3 Диаграмма декомпозиции «Управление маркетинговой деятельностью КБ» А1

Декомпозиция работы «Управление финансовым менеджментом КБ»

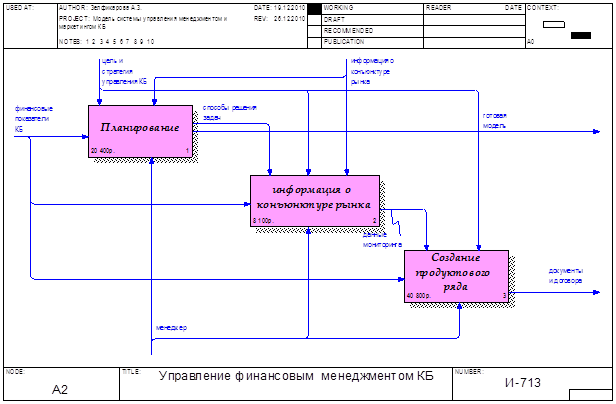

имеет номер А2 (рис.4) которая состоит из следующих работ: планирование, информация о конъюнктуре рынка, создание продуктового ряда.

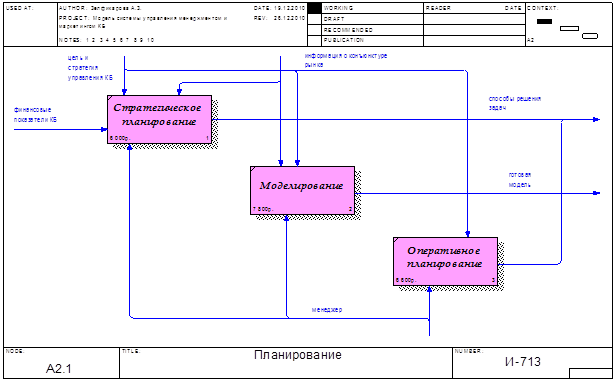

Декомпозиция работы «Планирование» А2.1. (рис.5) будет состоять из следующих работ:

- Стратегическое планирование

- Моделирование

- Оперативное планирование

Рис.4 Диаграмма декомпозиции «Управление финансовым менеджментом КБ» А2

Рис 5. Диаграмма декомпозиции «Планирование» А2.1

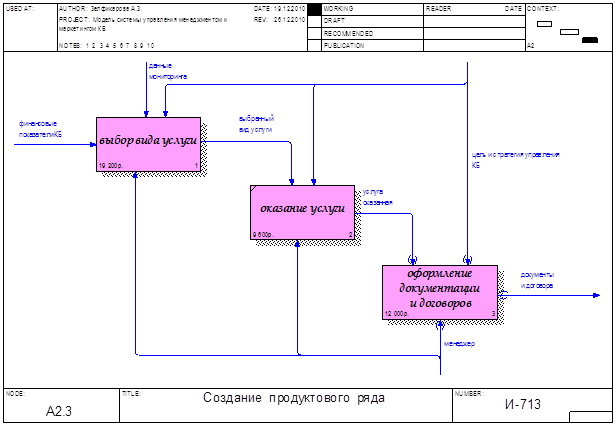

Диаграмма декомпозиции «Создание продуктового ряда» А2.3 (рис.6) включает в себя следующие работы: выбор вида услуги, оказание услуги, оформление документации и договоров.

Рис.6 Диаграмма декомпозиции «Создание продуктового ряда» А2.3

2.4 Диаграммы декомпозиции в методологии DFD

Диаграммы потоков данных используются для описания документооборота и обработки информации. Подобно IDEF0, DFD представляет модельную систему как сеть связанных между собой работ, их можно использовать как дополнение к модели IDEF0 для более наглядного отображения текущих операций документооборота в корпоративных системах обработки информации. DFD описывает:

· функции обработки информации (работы);

· документы (стрелки), объекты, сотрудников или отделы;

· информации;

· внешние ссылки(external references);

· таблицы для хранения документов(хранилища данных).

Работы. Работы в DFD обозначают функции или процессы, которые обрабатывают и изменяют информацию. Работы представлены на диаграммах в виде прямоугольников со скругленными углами. Стрелки. Стрелки идут от объекта-источника к объекту-приемнику, обозначая информационные потоки в системе документооборота. Внешние ссылки. Внешние ссылки указывают на место, организацию или человека, которые участвуют в процессе обмена информацией с системой, но располагаются за рамками этой диаграммы. Хранилища данных. Хранилища данных представляют собой собственно данные, к которым осуществляется доступ, эти данные также могут быть созданы или изменены работами. На одной диаграмме может присутствовать несколько копий одного и того же хранилища данных.

В BPwinдля построения диаграмм потоков данных используется нотация Гейна-Сарсона. В отличие от стрелок IDEF0, которые представляют собой жесткие взаимосвязи, стрелки DFD показывают, как объекты двигаются от одной работы к другой. Это представление потоков совместно с хранилищами данных и внешними сущностями делает модели DFD более похожими на физические характеристики системы – движение объектов, хранение объектов, поставка и распространение объектов. В отличие от IDEF0, где система рассматривается как взаимосвязанные работы, DFD рассматривает систему как совокупность предметов.

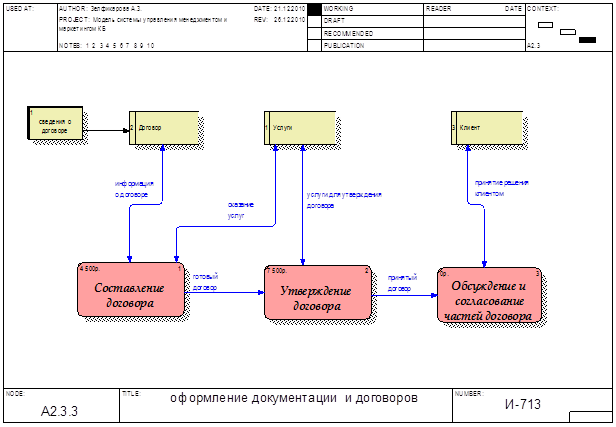

В диаграмме потоков данных (рис.7) под названием «Оформление документации и договоров» показаны хранилища данных под названиями «Услуги», «Договор», «Клиент», показана внешняя ссылка «Сведения о договоре». Данная диаграмма состоит из следующих работ:

1. Составление договора;

2. Утверждение договора;

3. Обсуждение и согласование частей договора.

Базы данных используемые в данной работе:

Таблица 1. Базы данных

Имя БД ( Name )	Определение (Definition)
Услуги	Сведения об услугах
Договор	Сведения о договоре
Клиент	Сведения о клиенте

Таблица 2. База данных Услуги

Имя поля	Тип	Краткое описание
Код_услуги	Цифры	Код_услуги
Дата_оказания_услуги	Дата	Дата_оказания_услуги
Назв_услуги	Символы	Назв_услуги
Стоим_услуги	Цифры	Стоим_услуги

Таблица 3. Договор

Имя поля	Тип	Краткое описание
Номер_ договора	Цифры	Номер_ договора
Дата _заключения _договора	Дата	Дата _заключения _договора
Сумма _вложений	Цифры	Сумма _вложений
Назв_проекта	Символы	Назв_проекта
Срок_ договора Условия_ договора	Цифры Символы	Срок_ договора Условия_ договора

Таблица 4. Клиент

Имя поля	Тип	Краткое описание
ФИО_клиента	Символы	ФИО_клиента
Адрес _клиента	Символы	Адрес _клиента
ИНН_клиента	Цифры	ИНН_клиента
E-mail	Символы	E-mail
Телефон	Цифры	Телефон

Рис. 7 Диаграмма DFD А2.3.3
