Курсовая работа: Автоматизированный электропривод центрифуги
Рассмотрим 3-ий участок работы механизма:
Р3= ( P1 + P2 + P3 + P4 ) /0,84=21,07кВт
Далее определим моменты, действующие на центрифугу в статических режимах:
(2.6)
,
На основе рассчитанных значений построим нагрузочную и скоростную диаграмму работы механизма:

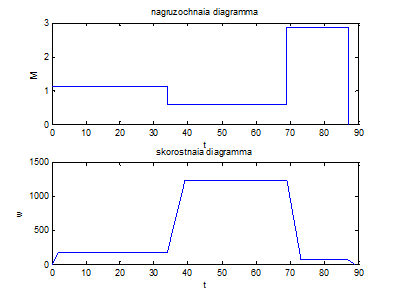

Рисунок.2.1 нагрузочную и скоростную диаграмму работы механизма
Для предварительного выбора электродвигателя рассчитаем средний эквивалентный момент на валу механизма за цикл работы:
, (2.7)
Мс. i. - статический момент на i-ом интервале нагрузочной диаграммы механизма;
ti - продолжительность i-го интервала;
tц - время цикла;
n - число интервалов в цикле;
Для предварительного выбора приводного электродвигателя определяющее значение играет режим работы двигателя в системе и соответствие выбранного двигателя данному режиму работы механизма.
Принимая во внимание специфику процесса, делаем вывод о том, что проектируемый электропривод будет работать в кратковременном режиме, то есть в режиме S2.
Мощность двигателя, работающего в длительном циклическом режиме с переменной нагрузкой можно рассчитать по среднеквадратичному статическому моменту МСЭ :
, (2.8),
(2.9)
к - коэффициент запаса, учитывает динамические нагрузки, к=1,2
Вт
С учетом всего вышесказанного останавливаем свой выбор на асинхронном двигателе с короткозамкнутым ротором серии 4А180M4Y3 со следующими рабочими характеристиками:
| Тип двигателя | 4А180M4Y3 |
| 1. Номинальная мощность, кВтPном | 30 |
| 2. Частота сети, Гц; | 50 |
3. Синхронная частота вращения, мин-1 ;  | 1500 |
| 4. Номинальное скольжение, %Sном | 2% |
| 5. КПД, %; | 91 |
6. cos ;  | 0,89 |
| 7. Iпуск /Iном ; | 7 |
8. Мп / Мном Нм;  | 1,4 |
9. Мmax / Мном Нм;  | 2.2 |
10. Мmm / Мном Нм;  | 1 |
3. Двигатели, применяемые в электроприводе
Двигатели, применяемые в электроприводе разделяются на две группы:
двигатели, предназначенные для привода механизмов длительного режима работы с неизменной (мало меняющейся) нагрузкой;
