Курсовая работа: Беспроводные телекоммуникационные системы

Ресурс связи представляет время и ширину полосы, доступные для передачи сигнала в определенной системе. Для создания эффективной системы связи необходимо спланировать распределение ресурса между пользователями системы, чтобы время/частота использовались максимально эффективно. Результатом такого планирования должен быть равноправный доступ пользователей к ресурсу. Существует три основных метода разделения абонентов в системе связи.

1. Частотное разделение. Распределяются определенные поддиапазоны используемой полосы частоты.

2. Временное разделение. Абонентам выделяются периодические временные интервалы. В некоторых системах пользователям предоставляется ограниченное время для связи. В других случаях время доступа пользователей к ресурсу определяется динамически.

3. Кодовое разделение. Выделяются определенные элементы набора ортогонально (либо почти ортогонально) распределенных спектральных кодов, каждый из которых использует весь диапазон частот.

При частотном разделении (FDMA) ресурс связи распределяется согласно рис. 1.10. Здесь распределение сигналов или пользователей по диапазону частот является долгосрочным или постоянным. Ресурс связи может одновременно содержать несколько сигналов, разнесенных в спектре.

Первичный частотный диапазон содержит сигналы, которые используют промежуток частот между f₀ и f₁ , второй – между f₂ и f₃ и т.д. Области спектра, находящиеся между используемыми диапазонами, называются защитными полосами частот. Защитные полосы выполняют роль буфера, что позволяет снизить интерференцию между соседними (по частоте) каналами.

Рис. 1.10. Уплотнение с частотным разделением.

Чтобы немодулированный сигнал использовал более высокий диапазон частот, его преобразуют при помощи наложения или смешивания (модуляции) этого сигнала и синусоидального сигнала фиксированной частоты.

При временном разделении (TDMA) ресурс связи распределен путем предоставления каждому из M сигналов (пользователей) всего спектра в течение небольшого отрезка времени, называемого временным интервалом (рис. 1.11.). Промежутки времени, разделяющие используемые интервалы, называются защитными интервалами.

Защитный интервал создает некоторую временную неопределенность между соседними сигналами и выступает в роли буфера, снижая тем самым интерференцию. Обычно время разбито на интервалы, называемые кадрами. Каждый кадр делится на временные интервалы, которые могут быть распределены между пользователями. Общая структура кадров периодически повторяется, так что передача данных по схеме TDMA – это один или более временных интервалов, которые периодически повторяются на протяжении каждого кадра.

Рис. 1.11. Уплотнение с временным разделением.

Множественный доступ с кодовым разделением (CDMA) является практическим приложением методов расширения спектра, которые можно разделить на две основные категории: расширение спектра методом прямой последовательности и расширение спектра методом скачкообразной перестройки частоты.

Рассмотрим расширение спектра методом прямой последовательности. Метод расширения спектра получил свое название благодаря тому, что полоса, используемая для передачи сигнала, намного шире минимальной, необходимой для передачи данных. Итак, N пользователей получают индивидуальный код g_i (t), где i = 1,2,…,N. Коды являются приблизительно ортогональными.

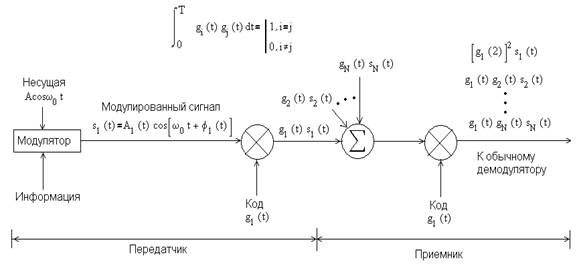

Блок-схема стандартной системы CDMA приведена на рис. 1.12.

Рис. 1.12. Множественный доступ с кодовым разделением.

Первый блок схемы соответствует модуляции данными несущей волны Acosω₀ t. Выход модулятора, принадлежащего пользователю из группы 1, можно записать в следующем виде: s₁ (t)=A₁ (t)cos(ω₀ t+φ₁ (t)).

Вид полученного сигнала может быть произвольным. Модулированный сигнал умножается на расширяющий сигнал g₁ (t), закрепленный за группой 1; результат g₁ (t)s₁ (t) передается по каналу. Аналогичным образом для пользователей групп от 2 до N берется произведение кодовой функции и сигнала. Довольно часто доступ к коду ограничен четко определенной группой пользователей. Результирующий сигнал в канале является линейной комбинацией всех передаваемых сигналов. Пренебрегая задержками в передаче сигналов, указанную линейную комбинацию можно записать следующим образом: g₁ (t)s₁ (t)+ g₂ (t)s₂ (t)+…+ g_N (t)s_N (t).

Умножение s₁ (t) и g₁ (t) дает в результате функцию, спектр которой является сверткой спектров s₁ (t) и g₁ (t). Поскольку сигнал s₁ (t) можно считать узкополосным (по сравнению с g₁ (t)), полосы g₁ (t)s₁ (t) и g₁ (t) можно считать приблизительно равными. Рассмотрим приемник, настроенный на получение сообщений от группы пользователей 1. Предположим, что полученный сигнал и код g₁ (t), сгенерированный приемником, полностью синхронизированы между собой. Первым шагом приемника будет умножение полученного сигнала на g₁ (t). В результате будет получена функция g₁ ² (t)s₁ (t) и набор побочных сигналов g₁ (t)g₂ (t)s₂ (t)+ g₁ (t)g₃ (t)s₃ (t)+…+ g₁ (t)g_N (t)s_N (t). Если кодовые функции g_i (t) взаимно ортогональны, полученный сигнал может быть идеально извлечен при отсутствии шумов, т.к.

.

Побочные сигналы легко отсеиваются системой, так как

.

Основными преимуществами CDMA являются конфиденциальность и помехоустойчивость.

1. Конфиденциальность. Если код группы пользователей известен лишь разрешенным членам этой группы, CDMA обеспечивает конфиденциальность связи, поскольку несанкционированные лица, не имеющие кода, не могут получить доступ к передаваемой информации. [2]

2. Помехоустойчивость. Модуляция сигнала последовательностью при передаче требует его повторной модуляции той же последовательностью при приеме (что эквивалентно демодуляции сигнала), в результате чего восстанавливается исходный узкополосный сигнал. Если помеха узкополосная, то демодулирующая прямая последовательность при приеме воздействует на нее как модулирующая, т.е. «размазывает» ее спектр по широкой полосе W_ss , в результате чего в узкую полосу сигнала W_s попадает лишь 1/G часть мощности помехи, так что узкополосная помеха будет ослаблена в G раз, где G=W_ss /W_s (W_ss – полоса расширенного спектра, W_s – исходный спектр). Если же помеха широкополосная – с полосой порядка W_ss или шире, то демодуляция не изменит ширины ее спектра, и в полосу сигнала помеха попадет ослабленной во столько раз, во сколько ее полоса шире полосы W_s исходного сигнала. [1]

1.4 Стандарт DECT для связи

Системы и устройства DECT распространены более чем в 30 странах на всех континентах планеты. Фактически DECT – это набор спецификаций, определяющих радиоинтерфейсы для различных видов сетей связи и оборудования. DECT объединяет требования, протоколы и сообщения, обеспечивающие взаимодействие сетей связи и оконечного оборудования. Организация самих сетей и устройство оборудования в стандарт не входят. Важнейшая задача DECT – обеспечить совместимость оборудования различных изготовителей.

Изначально DECT был ориентирован на телефонию – радиоудлинители, беспроводные учрежденческие АТС, предоставление радиодоступа к телефонным сетям общего пользования. Но стандарт оказался столь удачным, что его стали использовать в системах передачи данных, беспроводного абонентского доступа к сетям связи общего пользования. DECT нашел применение в приложениях мультимедиа и домашних радиосетях, для доступа в Интернет и факсимильной связи.
