Курсовая работа: Дослідження проблеми взаємозамінності, допусків й посадки
, (2.9)
де – допуск посадки по можливостях виготовлення;
– груповий допуск посадки по вимогах експлуатації.
;
.
Знаходимо кількість груп вала й отвору
, (2.10)
Приймаємо
.
Групові допуски деталей для селективного складання
;
,
т.е. допуски всіх розмірних груп вала або отвори будуть рівні між собою.
(2.11)

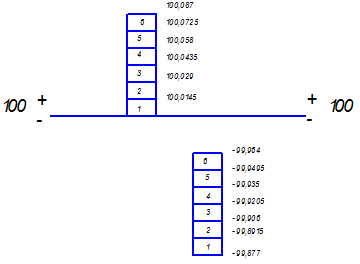

4. Виконати схему полів допусків заданого з'єднання100H9/F9 , деталі якого варто розглядати на сім розмірних груп (малюнок 2.1).
Схема полів допусків з'єднання 100H9/f9 , деталі якого розсортовані на сім розмірних груп
5. Скласти карту сортувальника, указавши в ній граничні розміри валів і отворів у кожній розмірній групі (таблиця 2.1).
Таблиця 2.1 – Карта сортувальника для сортування на групи деталей з'єднання
Номер розмірної групи | Розміри деталей, мм | ||
отвір | вал | ||
1 | від | 100 | 99,877 |
до | 100,0145 | 99,8915 | |
2 | понад | 100,0145 | 99,8915 |
до | 100,029 | 99,906 | |
3 | понад | 100,029 | 99,906 |
до | 100,0435 | 99,9205 | |
4 | понад | 100,0435 | 99,9205 |
до | 100,058 | 99,935 | |
5 | понад | 100,058 | 99,935 |
до | 100,0725 | 99,9495 | |
6 | понад | 100,0725 | 99,945 |
до | 100,087 | 99,964 |
3. Розрахунок і вибір полів допусків для деталей, що сполучаються з підшипниками кочення
Вихідні дані
1. Номер підшипника кочення – 317
2. Значення радіального навантаження на опорі підшипника – 18 кн.
3. Креслення вузла, у якому використовують підшипник кочення – малюнок 15 (додаток Г).
Виконання роботи
1. Вибираємо конструктивні розміри заданого підшипника кочення серії 317.
За ДСТ 8338–75 визначаємо D=180 мм; d=85 мм; Bк=41 мм; r=4 мм.
2. Обґрунтувати характер навантаження підшипника.
Вибираємо характер навантаження підшипника – перевантаження до 150%, помірні поштовхи вібрації.
3. Установити вид навантаження кожного кільця підшипника.
Для внутрішнього кільця встановлюють циркуляційне навантаження, а для зовнішнього кільця – місцеве.
4. Розрахувати й вибрати посадки підшипника на вал і в корпус.
