Курсовая работа: Электрические нагрузки

Кол-во

ТП

Число и мощн тр-ов Тип ТП 1 1476 5,01 2 2-400 2БКТП 2х400 2-400 2БКТП 2х400 2 1873 6,3 3 2-400 2БКТП 2х400 2-400 2БКТП 2х400 2-400 2БКТП 2х400 3 1074 4,85 2 2-400 2БКТП 2х400 2-400 2БКТП 2х400 4 1659 5,65 3 2-400 2БКТП 2х400 2-400 2БКТП 2х400 2-400 2БКТП 2х400 5 1515 4,93 3 2-250 2БКТП 2х400 2-250 2БКТП 2х400 2-400 2БКТП 2х400

Располагаем ТП в центре условно закрепленной за каждым ТП территории

микрорайона.

3.3 Выбор сечения кабельных линий 10 кВ.

Распределительные линии состоят из петлевых линий, имеющих на различных участках различные нагрузки и следовательно могут выполняться различными сечениям.

Практически линии на всем протяжении от первой секции ЦП до второй секции ЦП выполняются одним сечением, как и на головных участках. Во всех случаях к прокладке в траншеях принимаем кабель марки ААБл с алюминиевыми жилами. Сечение кабелей с алюминиевыми жилами в распределительных сетях напряжением 10-20 кВ при прокладке в земляных траншеях следует принимать не менее 70 ммІ.

Выбор сечений кабелей первой петли.

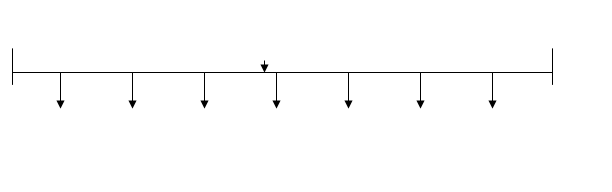

Расчетная схема рис 2.5

При допущении об «однородности» сети (т.е. одинаковости отношений ri/xi для всех участков) производим расчет потокораспределения мощности:

Sa-1=(S1La’-1+ S2 L2-a’+ S3 L3-a’+ S4 L4-a’+ S5 L5-a’+ S6 L6-a’+ S7 L7-a’)/ La-a’=(738*6.92+738*66+673*5.8+673*5.5+537*5.1+537*4.9+537*4.7)/10.38=

=2454.4 кBA

Sa’-7=(738*3.46+738*3.78+673*4.58+673*4.88+537*5.28+537*5.48+537*5.68)/

10.38=1980.4 kBAк

Sa-1+ Sa’-7=∑ S тп i

С помощью 1 закона Кирхгофа определяем мощности на других участках и находим точку потокораздела.

Уточняем нагрузку головных участков линии с учетом коэффициента одновременности.

Sp=kодн*∑Sтп i

Sp а-1=(738+738+673)*0,8=1719,2 кВА

Sp а’-7=(537+537+537+673)*0,85=1941,4 кВА

Spав =(738+738+673+673+537+537+537)*0,75=3324,75 кВА

A

A

А

Выбираем сечение кабеля по экономической плотности тока.

где Jэ- нормированное значение экономической плотности тока А/ммІ

для Тм=3000ч Jэ=1,6 А/ммІ
