Курсовая работа: Електричне освітлення сільськогосподарських обєктів
В якості електропроводки в даному приміщенні використовуємо проводи і кабелі з алюмінієвими жилами. Освітлювальний груповий щит живиться від розподільчого щита кабелем марки АВРГ, прокладеним в трубі.
Проводку в основному приміщені виконуємо проводом АВТВ з самонесучим тросом, в приміщенні для персоналу проводом АППВ під штукатуркою. В усіх інших примішеннях АППР по основві.
2.6 Розрахунок площі проводів за допустимою втратою напруги (за мінімум провідникового матеріалу) і перевірка вибраного перерізу на нагрів і механічну міцність.
ℓА1-А2 = 5 м Рвст А1-А2 =23120 Вт
ℓ1 = 65 м Р1 = 4000 Вт
ℓ2 = 61 м Р2 = 4000 Вт
ℓ3 = 57м Р3 =4000 Вт
ℓ4 = 53 м Р4 =4000 Вт
ℓ5 = 53 м Р5 = 4000 Вт
ℓ6 = 115 м Р6 = 800 Вт
ℓ7 = 121 м Р7 = 900 Вт
ℓ8 = 130 м Р8 =450 Вт
ℓ9 =21 м Р9 = 800 Вт
ℓ10 =15 м Р10 = 450 Вт
ℓ11 =12 м Р11 = 600 Вт
ℓ12 =10 м Р12 = 1000 Вт
ℓ13 = 55 м Р13 = 2120 Вт

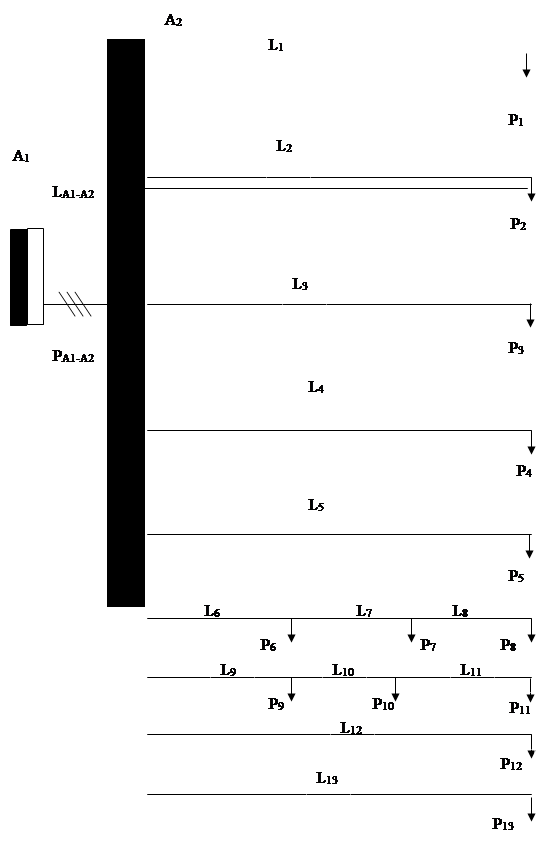

Рисунок 2.1 – Розрахункова схема освітлювальної мережі
Визначаємо площу перерізу проводу на живильній дільниці
(2,2)
де
– момент навантаження на живлючій дільниці, кВт ∙м;
– моменти навантаження відгалужень від розрахункової дільниці з іншим числом проводів, кВт ∙м;
– коефіцієнт преведення моментів навантаження, = 1,85 [2]
– коефіцієнт визначається в залежності від матеріалу провода, кількістю проводів мережі та від системи напруги, С4 = 44; С2 = 7,4 [2]
– допустимі втрати напруги в мережі,
= 2,5%.[2]
Розрахунок момента навантаження на всіх дільницях
МА1-А2 = Рвст А1-А2 ∙ ℓА1-А2 , (2,3)
де Рвст А1-А2 – сумарна встановлена потужність, Вт;
