Нпр=Н=D/2

При истечении жидкости при переменном напоре часто требуется определить время для наполнения или опорожнения резервуара.

В общем случае, когда резервуар имеет произвольные очертания, время опорожнения t части резервуара может быть определено методами численного интегрирования выражения

где Ω – площадь горизонтального сечения резервуара;

dh – изменение уровня жидкости в резервуаре за бесконечно малый промежуток времени dt;

h – текущее значение уровня жидкости в резервуаре;

H1, H2 – уровень жидкости в резервуаре соответственно в начальный и конечный моменты времени;

Qп – расход жидкости, поступающий в резервуар.

В случаях сосудов шарообразной формы при отсутствии притока (Qп=0) интеграл имеет решение:

где tп – время полного опорожнения, а tч – время частичного опорожнения.

Время полного опорожнения:

Время опорожнения верхней половины:

Время опорожнения нижней половины:

4. Гидравлические струи. Силовое воздействие струи на преграду

Рассчитать параметры свободной затопленной струи жидкости в четырех сечениях: при x’=0 (начальное сечение), x’=xн (переходное сечение), x’=2xн, x’=4xн. Параметры определить для двух типов струи: плоской и круглой. Для плоской струи половина высоты отверстия b0, а его ширина l0=20b0. Для круглой струи радиус отверстия r0. Построить эпюры распределения скоростей в струе жидкости для указанных сечений.

Определить силовое воздействие круглой струи на плоскую твердую границу породы пласта для 2-х случаев: струя вытекает из отверстия долота перпендикулярно и под углом a к породе. Найти силу давления струи на породу в направлении действия струи и нормальную силу давления. Как изменятся силы, если к отверстию присоединить насадки: цилиндрический внешний и коноидальный

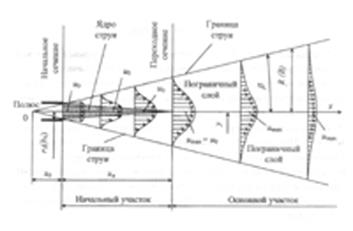

Схема движения свободной затопленной турбулентной струи

Основные расчетные зависимости для круглых и плоских свободных затопленных турбулентных струй

Параметр	Круглая струя	Плоская струя
Коэффициент турбулентной структуры a	0,08	0,09-0,12
Половина угла расширения b	3,4a	2,4a
Расстояние от полюса до начального сечения x0
Длина начального участка xн
Радиус R или полутолщина B струи
Скорость на оси основного участка струи umax
Расход на основном участке Q

Скорость в начальном сечении u0 определим по формуле

Приведенный напор зависит от перепада давлений на свободной поверхности жидкости и в среде, в которую происходит истечение,
