Курсовая работа: Механическое оборудование карьеров

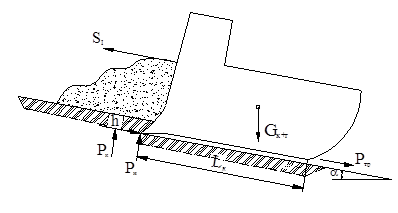

Рис. 2.1 . Схема к расчету усилий на ковше драглайна

S_г =P_к +G_{к + г} *sinα+P_тр =P_к +G_{к + г} *sinα+fG_{к + г} *cosα = 25∙10⁴ +33,9∙10⁴ ∙0,25+ +0,4∙33,9∙10⁴ ∙0,96=46,4∙10⁴ Н

Принимаем sin15⁰ =0,25; cos15⁰ =0,96.

Усилие копания определяется из формулы Н.Г. Домбровского:

P_к = K₁ *F = K₁ *h*b = 2,5∙10² ∙1= 2,5∙10² кН

где К₁ – удельное сопротивление (см.табл.I) копанию, кН/м^2, h – толщина снимаемой стружки, м; b – ширина стружки, м; f – коэффициент трения ковша о породу (принимается равным 0,4).

Наполнение ковша происходит на пути наполнения:

L_н = φ*L_k =3,5∙3,03 =10,6 м

где φ – коэффициент пути наполнения (табл. 3); L_k – длина ковша.

Объем разрыхленной породы в процессе наполнения ковша:

V_{пор . рых .} = L_н *h*b*К_р = φ*L_k *h*b*К_р =10,6∙2∙0,5∙1,2=12,72 м³

где К_р – коэффициент разрыхления (табл.1).

V_{пор . рых .} = Е+ V_{пр . вол .} =11+3,3=14,3

где V_пр.вол. – объем призмы волочения, м³ .

V_пр.вол. = С*Е=0,3∙11=3,3 м³

где С – коэффициент волочения (табл. 3);

Тогда,

Е+Е*С = L_к *φ*h*b*К_р

Откуда,

=11∙(1+0,3)/3,03∙3,5∙0,5∙1,2=14,3/6,3=2,26

= 25∙10⁴ ∙11∙(1+0,3)/3,5∙3,03∙1,2=357,5/12,7 = 28,1∙10⁴

Значения коэффициента пути наполнения φ и коэффициента волочения С приведены в табл.3

Таблица 3.

Грунт	φ	С
Песок, супесок, чернозем, растительный грунт, торф	3,0	0,4
Суглинок, гравий мелкий и средний, глина легкая, влажная или разрыхленная	3,5	0,3
Глина жирная, тяжелый суглинок, лесс, смешанный с галькой, щебень, строительный мусор, растительный грунт с корнями деревьев	4,0	0,23
Конгломерат, тяжелая ломовая или сланцевая глина, меловые породы	5,5	« 1 2 3 4 5 6 7 » К-во Просмотров: 676 Бесплатно скачать Курсовая работа: Механическое оборудование карьеров >>> Скачать <<< Меню Поиск
