Определение изгибающих моментов производится с учётом их перераспределения в следствие пластических деформаций.
Определение нагрузки приведено в таблице.

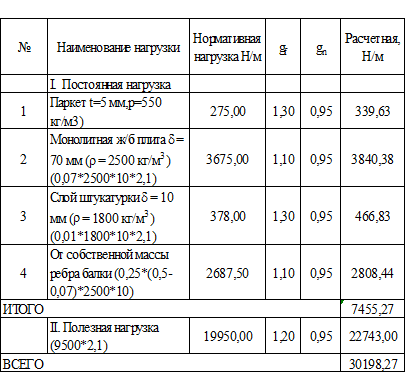

Таблица 3 Нормативные и расчётные значения нагрузок на 1 п. м второстепенной
При ширине сечения главной балки bгб = 300 мм расчётные пролёты второстепенной балки:
1. в крайнем пролёте l0кр = 5500-20-15+25/2 = 5275 мм
2. в среднем пролёте l0ср = 5800-30 = 5500 мм
Рисунок 6. Схема расчётных пролётов монолитной железобетонной второстепенной балки.
Ординаты огибающей эпюры моментов определяются по формуле
М = b* (g+p) *l2
Где g - постоянная нагрузка, кН/м; р - временная нагрузка, кН/м
l - расчётный про лёт, м
Значения коэффициента b принимаем по отношению p/g = 7.752/6.304 = 1.23 Нулевые точки положительных моментов расположены на расстоянии 0,15*1от грани опор, а положение нулевой точки отрицательных моментов в первом пролёте зависят от соотношения p/g
Величины перерезающих сил у опоры определяется по формулам:
У опоры AQA = 0.4* (p+g) * l0кр = 0.4*31.415*6.975 = 87.65 кН
У опоры В слева QB = 0.6* (p+g) * l0кр = 0.6*31.415*6.975 = 131.47 кН
У опоры В справа и у остальных опорQC = 0.5* (p+g) * l0ср = 0.5*31.415*6.9 = 108.38 кН
Определение изгибающих моментов приведено в таблице 5. Окончательные огибающие эпюр моментов и перерезающих сил приведены на рисунке.
