Курсовая работа: Моделирование электропривода насосной станции

Система потокосцеплений:

(3.9)

Из двух последних уравнений системы выразим токи ротора:

(3.10)

Полученные выражения подставим в уравнения для потокосцеплений статора, то есть первые два уравнения:

(3.11)

Обозначив:

(3.12)

Получим выражения для потокосцеплений обмоток статора:

(3.13)

Обозначив:

;

Полный момент:

(3.16)

Рассмотрим элементы, входящие в состав подсистем:

Подсистема «EL_MAG_1»:

Рисунок 15 – Подсистема электромагнитного преобразователя EL_MAG_1

Подсистема «EL_MAG_2»:

Рисунок 16 – Подсистема электромагнитного преобразователя «EL_MAG_2»

Подсистема «Mech»:

Рисунок 17 – Подсистема механического преобразователя «Mech»

Соединив вместе три подсистемы (EL_MAG_1, EL_MAG_2, Mech), получаем модель асинхронного электродвигателя в двухфазной системе координат (α, β).

4. Работа насосной станции без преобразователя частоты

Моделирование в среде Simulink:

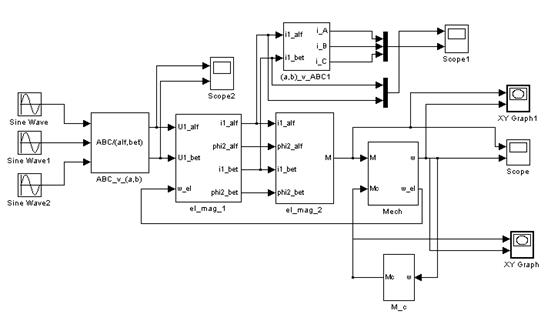

Рисунок 18 – Схема прямого запуска АД
