Курсовая работа: Моделирование процесса сборки изделий на GPSS

2. Источник 2 – устройство, из которого поступают детали второго типа.

3. Накопитель 1 – предназначен для накопления полученных деталей первого типа.

4. Накопитель 2 – предназначен для накопления полученных деталей второго типа.

5. Основной канал – служит для комплектации деталей.

Структурная схема модели системы

На первом этапе проведения моделирования конкретного объекта (системы) на базе ЭВМ необходимо построить концептуальную, т.е. содержательную модель процесса функционирования этой системы, а затем провести её формализацию, т.е. перейти от словесного описания объекта моделирования к его математической (аналитико–имитационной) модели. Наиболее ответственными моментами на этом этапе является упрощение описания системы, т.е. отделение собственно системы от внешней среды и выбор основного содержания модели путём отбрасывания всего второстепенного с точки зрения поставленной цели моделирования.

Итак, опираясь на словесное описание системы, можно создать следующую структурную схему в символике Q-схем:

И1

Н1

Рис. 1.Структурная схема модели системы.

Блок - диаграмма GPSS

На втором этапе моделирования системы математическая модель, сформулированная на первом этапе, воплощается в конкретную машинную модель. Второй этап моделирования представляет собой практическую деятельность, направленную на реализацию идей и математических схем в виде машинной модели ориентированной на использование конкретных программно – технических средств, а именно GPSS/PC.

Наиболее распространенным методом описания систем является, по-видимому, составление блок-диаграмм. Блок-диаграмма - графическое представление операций, происходящих внутри системы. Другими словами, блок-диаграмма описывает взаимодействие событий внутри системы. Линии, соединяющие блоки, указывают маршруты потоков сообщений или описывают последовательность выполняемых событий. В случае нескольких вариантов действий от блока отходят несколько линий. Если же к блоку подходят несколько линий, то это означает, что выполняемая операция является общей для двух или более последовательностей блоков. Выбор логических путей может основываться на статистических или логических условиях, действующих в момент выбора.

Блок-диаграммы получили широкое применение при описании систем, но форма представления обычно зависит и от самой системы, и от специалиста, описывающего эту систему. Поэтому, при построении блок-диаграмм, следует соблюдать определенные условия, являющиеся основой создания программы на языке моделирования. В GPSS/PC имеется определенное количество типов блоков для задания объектов и операций над ними. Каждому блоку соответствует графическое изображение на блок-диаграмме. Стрелки между блоками указывают маршруты потоков сообщений. Далее, для того, чтобы применить язык моделирования GPSS/PC, каждый блок блок-диаграммы заменяется соответствующим оператором GPSS/PC.

Логическая схема алгоритмов и схема программы могут быть выполнены как в укрупнённой, так и в детальной форме. При изображении этих схем используется набор символов, определяемых ГОСТ 19.701 – 90 «Единая система программной документации. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения».

Построение блок – диаграммы GPSS модели системы обеспечивает необходимую гибкость модели в процессе её эксплуатации, а также даёт ряд преимуществ на стадии её машинной отладки. При построении блочной модели производится разбиение процесса функционирования системы на отдельные достаточно автономные подпроцессы. Блоки такой модели бывают основными и вспомогательными. Каждый основной блок соответствует некоторому подпроцессу моделируемой системы, а вспомогательные блоки лишь представляют составную часть машинной модели, не отражая функции моделируемой системы, они нужны лишь для машинной реализации модели, фиксации и обработки результатов моделирования.

Обычно последним шагом перед началом машинной реализацией модели является проверка достоверности схемы модели, чтобы получить результаты, адекватные тем, которые могли быть получены при проведении натурального эксперимента с реальной системой.

В рассматриваемой задаче проверка достоверности проводится просто, так как блок – диаграмма GPSS однозначно соответствует формализации модели в виде Q-схемы. Для этого достаточно ещё раз сопоставить блок – диаграмму с Q-схемой модели с учётом расширения описания элементов Q-схемы (источников, накопителей и каналов) блоками различных категорий GPSS.

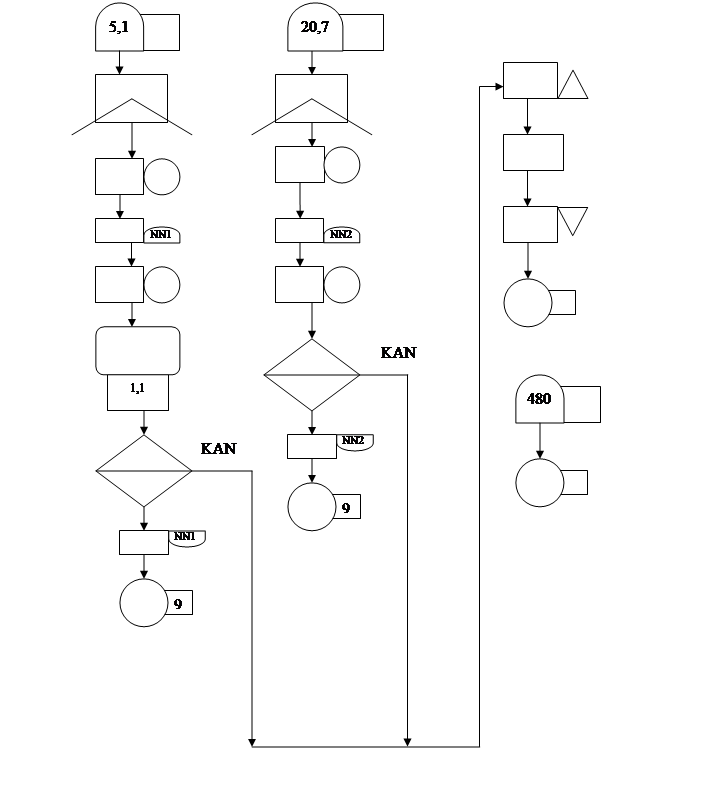

Рис. 2. Блок – диаграмма GPSS исследуемой системы.

Текст программы .

При достаточной подробности схемы программы, отражающей все операции логической схемы модели, можно приступить к программированию модели.

Для данного задания, переход от блок – диаграммы GPSS к программе, является формальным шагом, так как заключается в записи пространственной структуры в линейной виде, что не требует специальных навыков. Следующая GPSS – программа получена из блок – диаграммы.

NN1 STORAGE 10 //выделение 10 памяти для NN1

NN2 STORAGE 10 //выделение 10 памяти для NN2

MET1 GENERATE 5,1 //интервал поступления деталей 1-ого типа

SPLIT 4 //копирование 4 деталей, 5 деталей идет далее.

QUEUEQUE1 //занятие очереди QUE1

ENTERNN1 //вход в накопитель NN1

DEPART QUE1 //освобождение очереди QUE1

SAVEVALUE 1+,1 //увеличивает и сохраняет значение
