Курсовая работа: Основні види посадок і область їх використання

d_max = 27 мм;

d_min = 27-0.375 = 26.625 мм (нижнє відхилення дорівнює 375 мкм для поля допуску діаметра 6h);

d_1max = 23.752;

d_1min не нормується.

Граничні діаметри гайки (по табл. 4.29, стор. 165, Мягков тім 2):

D_2max = 25.051+0.313 = 25.364 мм (верхнє відхилення дорівнює 313 мкм для поля допуску 6G);

D_2mix = 25.051+0.048 = 25.099 мм (нижнє відхилення дорівнює 48 мкм для поля допуску 6G);

D_max не нормується;

D_min = 27+0.048 = 27.048 мм (нижнє відхилення дорівнює 48 мкм для поля допуску діаметра 6G);

D_1max = 23.752+0.548 = 24.3 мм (верхнє відхилення дорівнює 548 мкм для поля допуску 6G);

D_1mix = 23.752+0.048 = 23.8 мм (нижнє відхилення дорівнює 48 мкм для поля допуску 6G).

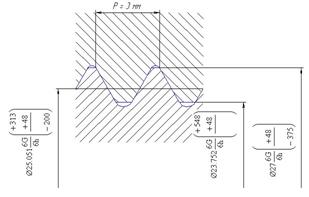

мал.8.3

9. Визначити вид шпонкового з'єднання (ДЕРЖСТАНДАРТ 23360-78). Указати значення зазорів і натягів.

Ширина шпонки b = 22 мм

Глибина паза вала t₁ = 9 мм

Висота шпонки h = 14 мм

Поле допуску шпонки по b h9

Поле допуску паза втулки Js9

Поле допуску паза вала N9

Поле допуску шпонки h9, поле допуску паза втулки Js9, поле допуску паза вала N9 характерні для нормального з'єднання із призматичною шпонкою, призначення посадок - серійне й масове виробництво (табл. 4.65, стор. 237, Мягков тім 2).

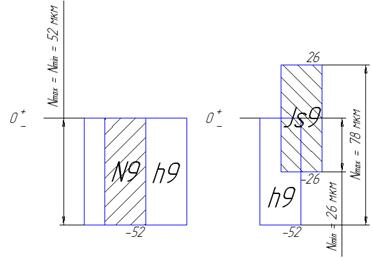

мал.9.1

Приймаються основні розміри з'єднання із призматичними шпонками (за ДСТ 23360-78):

Діаметр вала d = 80 мм

Номінальні розміри шпонок

Ширина шпонки b = 22 мм

Висота шпонки h = 14 мм

Фаска s = 0.7 мм
