Курсовая работа: Передатчик импульсный СВЧ диапазона

3.2.3 Расчет цепи шунтирующего диода

Из таблицы 4 проводим выбор шунтирующего диода VL2 по следующим показателям:

обратное напряжение диода

ток эмиссии катода ,

внутреннее сопротивление диода ,

мощность рассеивания на аноде диода Paq = PL1.

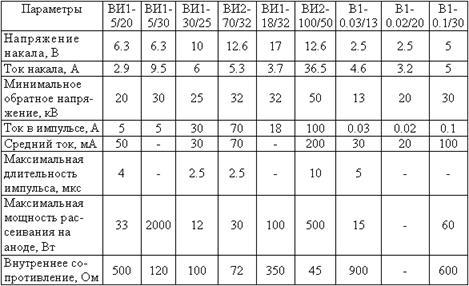

Таблица 5.

По вычисленным показателям выбираем вакуумный диод типа ВИ2-30/25.

Выбираем источник питания, исходя из следующих значений
