Курсовая работа: Подвеска легкового автомобиля

1625,26

Qs, г/кВт*ч

8,45

11,04

13,83

16,43

18,89

26,77

По таблице 6 построим график топливной экономичности для 4-й передачи.

2. Расчет подвески

2.1 Жесткость подвески

Различают вертикальную, продольную и боковую жесткости подвесок.

Вертикальная жесткость подвески должна обеспечить требуемую плавность хода автомобиля. Её величина может быть назначена по известному значению массы автомобиля, приходящейся на ось, и потребной собственной частоты колебаний подрессоренной массы по формуле:

, где:

- масса приходящаяся на переднюю подвеску, ;

f - собственная частота колебаний, принимаем f = 1 Гц;

- суммарная жесткость подвески (2 колеса), с учетом

жесткости шин.

Н/м

Из полученной суммарной жесткости подвески легко выделить жесткость собственно подвески:

Н/м

2.2 Выбор потребного хода подвески

Для движения по неровной дороге с нормированным микропрофилем, в принципе, (не требуется большой динамический ход сжатия подвески. По результатам расчетов движения автомобиля даже на разбитой грунтовой дороге среднеквадратичное отклонение хода подвески составляет не более 20 мм. Тогда, по правилу За, достаточно иметь ход сжатия 3*20=60 мм. Вместе с тем, при переезде единичных неровностей в повороте или при торможении, может потребоваться и больший ход. Ход подвески должен быть достаточно большим и для того, чтобы обеспечить определенные углы крена. Практика показывает, что для автомобилей с колеей порядка 1400 мм необходимо иметь ход сжатия от состояния полной загрузки не менее 70 мм и ход отбоя от состояния загрузки 1 водителем не, менее 50 мм. Для большей колеи требуется и больший ход подвески. Принимаем: S_отб = 50 мм - ход отбоя; S_сж = 70 мм - ход сжатия; S_∑ = 210 мм - суммарный ход подвески.

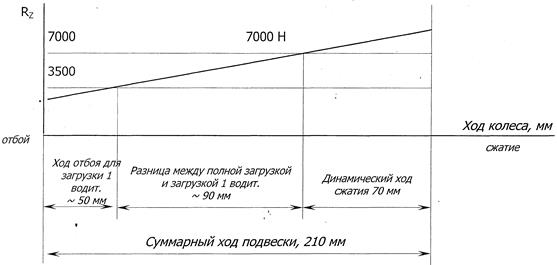

Построим характеристику подвески по известным значениям подрессоренной массы в двух крайних состояниях загрузки и по жесткости подвески.

Упругая характеристика, построенная таким образом, не обеспечивает должного коэффициента динамичности подвески. Обычным является значение К_д =2 для вертикальных нагрузок. Кроме того, при полном ходе отбоя на колесе имеется сила 1400 Н (140 кгс). Без дополнительных упругих элементов подвеску будет "пробивать", также будут ощутимы толчки на "подхватах". Чтобы их не было, вводим дополнительные упругие элементы.

Точка включения буфера сжатия должна подбираться опытным путем. Вместе с тем, хотя длинный буфер сжатия обеспечивает более мягкое включение, обычно его ходимость ограничена. Мягкая подвеска, которая требуется для обеспечения хорошей плавности хода, приводит к чрезмерным кренам при повороте автомобиля. Для снижения крена в подвеске применяют упругие элементы - стабилизаторы поперечной устойчивости. Особенностью работы стабилизатора является то, что при одноименном ходе подвески он не развивает дополнительного усилия, а включается в работу лишь при разноименном ходе. Недостаток стабилизатора - он повышает жесткость подвески при наезде на препятствие одним колесом.

2.3 Продольная и боковая жесткость подвески

Жесткости подвески должны быть достаточно велики для обеспечения управляемости автомобиля и для уменьшения потребного пространства, которое занимают колесные арки. В то же время, для обеспечения плавности хода, эти жесткости не могут быть слишком большими.
