Курсовая работа: Поверочный расчет котельного агрегата ПК19

Q^т _ф == =565,6 кдж/кг

×100 ×100=1.21%

Вывод так как расхождение между количеством теплоты равняется 1,21% расчет фестона закончен.

5.2 Расчет пароперегревателя

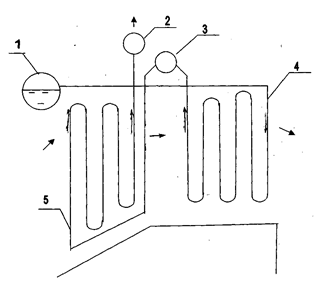

Рисунок 5.2.1 Эскиз пароперегревателя.

1.Барабан

2.Выходной коллектор

3.Промежуточны и коллектор 4.1 ступень пароперегревателя 5.2 ступень пароперегревателя

5.2.1 Определение расчётных характеристик пароперегревателя

Количество тепла, необходимое для перегрева пара, воспринимается пароперегревателем путем конвективного теплообмена с газовым потоком и за счет лучистого теплообмена с топочной камерой через фестон.

Q_ЛПЕ – теплота переданная пароперегревателю излучением из топки,

Q_КПЕ - теплота переданная пароперегревателю конвекцией газового потока,

Q_ЛПЕ = η_в × (5.15)

где η_В - коэффициент распределения топочного излучения, находится по номограмме11,

η_В =1,15

Q_Л - количество теплоты передаваемое лучевоспринимающими поверхностями в топке,

Q_Л =φ×(Q_T -H’’_T ) (5.16)

φ=0,99;

Q_T =20070.1 кДж/кг ;

H’’_T =͒_Ф =10002,52 кДж/кг;

Q_Л =0,99×(22916.1 -10002,52)

Q_Л =13013,6кДж/кг

Н_Л - луче- воспринимающая поверхность топки, определяем по формуле

Н_Л = Н^э _л + Н_{ЛОК (5,17)}

Н^э _л =F_ст ×Х

Н_ЛОК =в_ОК ×L_ОК

Х- угловой коэффициент поверхностей расположенных в выходном окне топки

Х=1[1 c 22]
