Курсовая работа: Принцип роботи та критерії розвитку зубостругального верстата
Слід зазначити, що головна умова порівняння оцінюваного й базового виробу - порівнянність елементів виробів, ідентичність функціонального призначення.
Як базовий виріб для зіставлення вибирають найкращий, реальний зразок даного виду й типорозміру виробів, наявний у світовій практиці. Він може бути як вітчизняним, так і закордонним і йменується аналогом. Іноді при рішенні завдань по модернізації виробів даного виду як базовий виріб приймають вироби-прототип, що вдосконалюється шляхом усунення наявних недоліків.
В окремих випадках як базовий виріб може бути прийняте встаткування майбутнього - ідеальний варіант. Показники, що характеризують ідеальний варіант по технічному рівні і якості, розраховуються, виходячи із законів розвитку техніки даного виду за критеріями розвитку.
При оцінці технічного рівня і якості виробів значення основного розмірного параметра (продуктивність, робоча поверхня, корисний обсяг і т.д.) не повинні відрізнятися від такого для базового виробу більш ніж на 20%.
2.2 Розрахунок
Таблиця 1. Технічні характеристики
| Рік | Найбільше число зубів | Найбільша ширина зубчастого вінця, мм | Найбільший модуль коліс, що нарізується, мм | Число подвійних ходів повзуну (різця, супорта) у хвилину |
| 1969 | 200 | 80 | 8 | 76-450 |
| 1975 | 100 | 150 | 16 | 30-307 |
| 1980 | 200 | 80 | 10 | 76-450 |
| 1985 | 300 | 270 | 30 | 17-127 |
| 1989 | 100 | 18 | 2.5 | 100-810 |
| 1990 | 200 | 80 | 10 | 48-400 |
| 2000 | 100 | 150 | 16 | 34-167 |
| 2004 | 300 | 270 | 30 | 17-127 |
Таблиця 2.
| Рік | Потужність електродвигуна, кВт | Вага, кг | Габаритні розміри, мм | ||
| Довжина | ширина | Висота | |||
| 1969 | 5,35 | 7400 | 2200 | 1600 | 1600 |
| 1975 | 6 | 12200 | 2700 | 2270 | 1950 |
| 1980 | 5,9 | 8700 | 2200 | 1600 | 1600 |
| 1985 | 5,35 | 19000 | 3725 | 2920 | 2405 |
| 1989 | 7,5 | 2460 | 1690 | 930 | 1200 |
| 1990 | 12 | 8750 | 2885 | 1980 | 2570 |
| 2000 | 12 | 15100 | 3235 | 2530 | 2200 |
| 2004 | 13 | 19000 | 3785 | 2780 | 2405 |
Аналізуючи представлені дані, можна скласти номенклатуру критеріїв розвитку зубостругальних верстатів. Зробимо розрахунок досліджуваних критеріїв, результати обчислень яких представлені в таблиці 2.
1. Питома матеріалоємність.
Км = М / N
де: Км - питома матеріалоємність. (кг / мм)
М - маса (кг)
N - величина головного параметра (мм).
2. Питома енергоємність.
Еу = P / N
де: Еу - питома енергоємність (кВт/м);
P - потужність (кВт);
N - величина головного параметра (м).
3. Питома площа, займана верстатом.
Sy = S / En
де: Sy - питома площа займана Т.о. (м2 / м)
S - площа займана верстатом (м2 )
En - одиниця головного параметра (м)
4. Одиниця потужності електродвигуна, що доводиться на одиницю маси верстата.
Таблиця 2. Критерії розвитку.
| Рік | Питома матеріалоємність,кг/мм | Питома енергоємність,квт/м | Одиниця потужності на одиницю маси, Вт/кг | Питома займана площа, м2 /м |
| 1969 | 120 | 66,9 | 0,72 | 80 |
| 1975 | 81,3 | 71,3 | 0,88 | 40,86 |
| 1980 | 108,8 | 66,5 | 0,6 | 44 |
| 1985 | 70,4 | 48 | 0,54 | 40,29 |
| 1989 | 136,7 | 89 | 4,47 | 87,3 |
| 1990 | 109,4 | 59 | 1,37 | 71,4 |
| 1994 | 100,7 | 70 | 0,79 | 54,6 |
| 1995 | 70,4 | 48 | 0,68 | 38,9 |
| 2005 | 90 | 60 | 1,9 | 53 |
2.3 Визначення зміни критеріїв

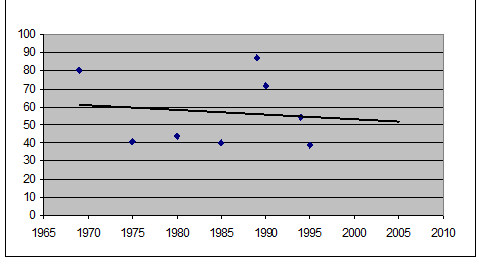

З огляду на зміну значень питомої енергоємності верстата, можна простежити тенденцію зниження даного параметра. За допомогою методу апроксимації можна зробити прогноз на 2005 рік, значення параметра складе 60 кВт/м.
За допомогою методу апроксимації тенденцій знаходимо рівень критерію в 2005 році. З певною часткою ймовірності ми можемо затверджувати, що значення критерію знизиться й складе 90 кг/мм.
Отримана крива свідчить про очевидний ріст одиниці потужності, що доводиться на одиницю маси зубостругального верстата. Вдаючись до допомоги методу апроксимації, можна припустити можливе значення даного параметра в 2005 році, що складе 1,9 Вт/кг.
Ріст потужності
