Курсовая работа: Проект приводу пiдвiсного конвейера

- границя згинальної витривалості

2.2.6 Конструювання зубчатих коліс

Конструктивна форма коліс залежить від їх розмірів, матеріалу, а також від технології виробки заготівки і механічної обробки.

Колеса з виконують з дисками полегшеної форми. Визначимо розміри конструктивних елементів дискових коліс, розміри яких приведені на рисунку 2.3.

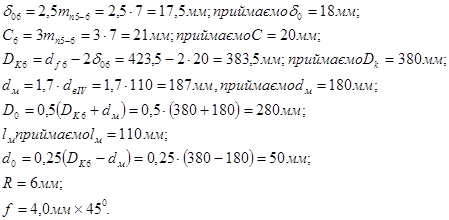

Для передачі 5-6 (колесо 6):

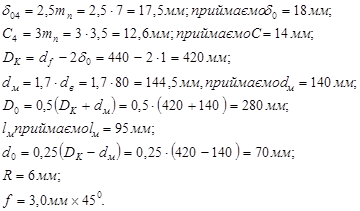

Для передачі 3-4 (колесо 4):

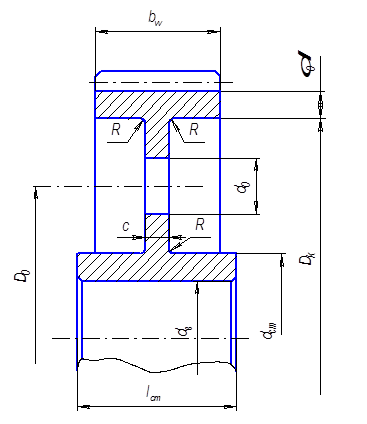

Рисунок 2.3 Конструкція зубчатих колес полегшеної форми

Всі розрахунки зводимо до таблиці 2.1.

Таблиця 2.1

Розміри конструктивних елементів дискового колеса при

Номер колеса	m n , мм	bW , мм	d0 ,мм	С, мм	DK , мм	dм , мм	D0 , мм	lм , мм	d0 , мм	R, мм	f, мм
6	7	90	18	20	380	180	280	110	50	6	4
4	3,5	50	10	14	420	140	280	95	70	6	3
2	8	60	20	25	228	90	160	80	50	6	4

2.3 Ескізна компоновка редуктора

Ескізна компоновка дозволяє легше составити уявлення о розмірності деталей редуктора. Діаметри валов у місцях посадки зубчатих коліс:

де - напруга крутіння, що допускається.

Але з конструктивних особливостей приймаємо

Приймаємо

Приймаємо

Приймаємо .

Діаметри шипів валів приймаємо:

де - діаметр вала під зубчатим або черв¢ячним колесом;
