Курсовая работа: Проектирование котельной малой мощности

п/п

расход в контуре,G

расчетный внутренний

диаметр трубы, dвн

Маркировка трубы,

Dн х d

м3/ч мм 1 91,7 G₁₁ 215 219х5 2 91,7 G₁₂ 215 219х5 3 22,9 G₁₃ 108 108х3 4 68,8 G₁₄ 186 194х6 5 68,8 G₁₅ 186 194х6 6 57,3 G₂₁ 170 180х6 7 57,3 G₂₂ 170 180х6 8 14,3 G₂₃ 85 89х3 9 43 G₂₄ 147 152х5 10 43G₂₅ 147 152х5 11 111,8 G₁ 238 245х8 12 111,8 G₂ 238 245х8

5. Тепловой расчет контура системы горячего водоснабжения котельной

Исходные данные для расчёта расходов воды в котельной

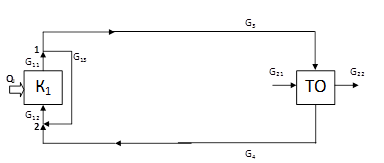

Рис. 4 - Расчётная тепловая схема контура СГВ

С помощью системы анализа для каждого узла схемы контура запишем материальный и энергетический балансы вида:

ΣG_вх = ΣG_вых

ΣЕ_вх = ΣЕ_вых

Q =860 ккал/ч;

У1: G₁₁ – G₁₃ – G₃ = 0 У2: G₄ + G₁₃ – G₁₂ = 0

К1: G₁₂ – G₁₁ = 0 ; G₁₂ ∙ 80 – G₁₁ ∙ 95= - Q

ТО: G₃ + G₂₁ – G₂₂ – G₄ = 0 ; G₃ ∙ 95 + G₂₁ ∙ 5 – G₂₂ ∙ 60 – G₄ ∙ 75 = 0

Таблица 13Расчетная матрица для контура СГВ

G11	G12	G13	G21	G22	G3	G4	R
К1	-1	1	0	0	0	0	0	0
К1	-95	80	0	0	0	0	0	-860
У2	0	-1	1	0	0	0	1	0
У2	0	-80	95	0	0	0	75	0
ТО	0	0	0	1	-1	1	-1	0
ТО	0	0	0	5	-60	95	-75	0
У1	1	0	-1	0	0	-1	0	0

Таблица14Подбор диаметров для контура СГВ

№ п/п	расход в контуре,G	расчетный внутренний диаметр трубы, dвн	Маркировка трубы, Dн х d
№ п/п	м3/ч	мм	Маркировка трубы, Dн х d
1	2	3	4
1	57,3G₁₁	170	180х6
2	57,3G₁₂	170	180х6
3	14,3G₁₃	85	89х3
4	15,6G₂₁	89	89х3
5	15,6G₂₂	89	89х3
6	43G₃	147	152х5
7	43 G₄	147	152х5

6. Подбор вспомогательного оборудования котельной

Таблица 15Подбор теплообменников

№	параметр	среда
№	параметр	греющая	нагреваемая	ед. изм.
теплообменник СГВ
1	исходные данные
1.1.	нагрузка	672		кВт
1.2.	температура воды на входе	95	5	˚C
1.3.	температура воды на выходе	75	60	˚C
1.4.	потери давления	5	5	˚C
1.5.	запас по нагрузке	5		%
2	результаты расчета
2.1.	марка теплообменника	FP 14-75-1-NH
2.2.	запас по нагрузке	50,87		%
2.3.	площадь теплообмена	10,22		м2
2.4.	масса	162		кг
2.5.	расход среды	8,04	2,92	м³ /ч
2.6.	потери давления	4,86	3,72	кПа
2.7.	MAX рабочая температура	95		˚C
2.8.	объем воды	13,47	7,77	л
3	габариты
3.1.	высота	837,5		мм
3.2.	длина	700		мм
3.3.	ширина	325		мм

Таблица 16 Подбор ГРП

N пункта	Параметр	Давление		Ед. измерения
N пункта	Параметр	максимальное	минимальное	Ед. измерения
1.	Исходные данные
1.1	Давление на входе	0,6	0,1	МПа
1.2	Давление на выходе	3		кПа
1.3	Макс. расход газа	444		м³ /ч
1.4	Мин. расход газа	44,4		м³ /ч
2.	Технические характеристики
2.1	Тип ГРП	шкафной
2.2	Марка	ГСГО /25-08
2.3	Регулятор давления	РДБК1П-50/25
2.4	Загрузка ГРП при макс. расходе	43	77,1	%
2.5	Загрузка ГРП при мин. расходе	0,2	0,6	%
2.6	Габариты	19556601510		мм

Таблица 17Подбор циркуляционных насосов

№	параметр	значение	ед. изм
насос контура СГВ
1	исходные данные
1.1.	расход теплоносителя	8,04	м3/ч
1.2.	сопротивление в водяном контуре котла	1,7	кПа
1.3.	сопротивление в теплообменнике	4,9	кПа
1.4.	суммарные потери давления в контуре	6,6	кПа
1.5.	запас по напору	5	%
1.6.	напор насоса	6,93 (0,71)	кПа(м)
2	технические характеристики
2.1.	марка	WILO-Top-S30/4 1~ PN 10
2.2.	производительность	8,1	м3/ч
2.3.	напор насоса	1,01	м
2.4.	КПД насоса	0,65	%
2.5.	кол-во (с резервным)	2	шт
2.6.	частота	2340	об/мин
2.7.	мощность электропривода	0,145	кВт

Таблица 18Подбор сетевых насосов

№	расход теплоносителя	значение	ед. изм
насос контура СОиВ
1	исходные данные
1.1.	расход теплоносителя	2,92	м3/ч
1.2.	сопротивление в магистрали	112	кПа
1.3.	сопротивление в теплообменнике	3,72	кПа
1.4.	сопротивление абонента СО	35	кПа
1.5.	суммарные потери давления в контуре	150,72	кПа
1.6.	напор на всасывающем патрубке насоса	150	кПа
1.7.	требуемый напор для насоса	300,72	кПа
1.8.	запас по напору	5	%
1.9.	напор насоса	315,76 (32,2)	кПа(м)
2	технические характеристики
2.1.	марка	NP 32/160-1,5/2-12
2.2.	производительность	3	м3/ч
2.3.	напор	34	м
2.4.	КПД насоса	0.65	%
2.5.	кол-во (с резервным)	3	шт
2.6.	частота	2870	об/мин
2.7.	мощность электропривода	1,5	кВт
насос контура СГВ
1	исходные данные
1.1.	расход теплоносителя	4,77	м3/ч
1.2.	сопротивление в магистрали	30	кПа
1.3.	сопротивление в теплообменнике	4,57	кПа
1.4.	сопротивление абонента ГВС	15,2	кПа
1.5.	суммарные потери давления в контуре	49,77	кПа
1.6.	напор на всасывающем патрубке насоса	150	кПа
1.7.	требуемый напор для насоса	199,77	кПа
1.8.	запас по напору	5	%
1.9.	напор насоса	209,76 (21,4)	кПа(м)
2	технические характеристики
2.1.	марка	IPL32/160-1,1/2
2.2.	производительность	5,33	м3/ч
2.3.	напор	25	м
2.4.	КПД насоса	0,55	%
2.5.	кол-во (с резервным)	2	шт
2.6.	частота	2900	об/мин
2.7.	мощность электропривода	1,1	кВт
