Курсовая работа: Проектирование трассы на карте и продольного профиля

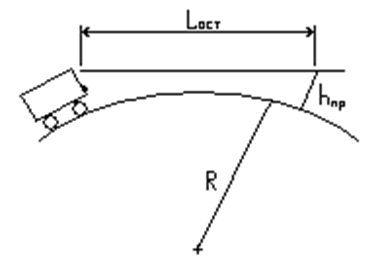

а) Определение радиуса вертикальных выпуклых кривых:
Определяем из условия обеспечения видимости поверхности дорожного покрытия
d – высота глаза водителя легкового автомобиля над поверхностью дороги = 1,2 м
Rвып=S2п/(2*d) (м)
Rвып=2502/(2*1,2)=26041.6666=26042 м
По СНиП для ΙΙ категории автомобильной дороги Rвып=15000 м
Выпуклая кривая

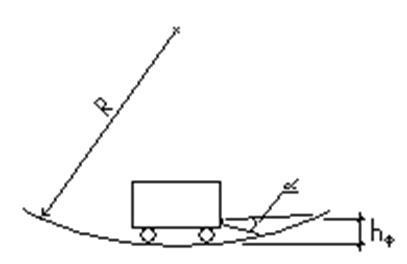

б) Определение радиуса вертикальных вогнутых кривых:
Определяем из условия видимости поверхности проезжей части дороги при свете фар.
Rвогн=Sп2/2*(hф+Sп*tgα)
α = 2-30
hф лег – высота фар автомобиля, м = 0,7 м
Rвогн=2002/2*(0,7+200*tg20) =3180 м
По СНиП для ΙΙ категории автомобильной дороги Rвогн=5000 м.
 |
???????? ??????
Итоговая таблица:
|
№ |
Технические показатели |
ед. измерен. |
по СНиП |
по расчету |
принято | |
|
1 |
Категория дороги |
м |
ΙΙ |
ΙΙ |
ΙΙ | |
|
2 |
