Курсовая работа: Проектування залізобетонного каркасу

Умова міцності:

– забезпечується.

Перевірка міцності по стиснутій смузі між нахиленими тріщинами:

Умова

- задовольняється.

4.4 Конструювання арматури ригеля

Стик ригеля з колоною виконується за допомогою зварювання випусків верхніх над опорних стержнів з випусками з колон та зварювання закладних деталей ригелю та консолі колони. Робочу арматуру ригелю розміщаємо у двох плоских зварних каркасах, які з’єднуються у просторові за допомогою приварки поперечних горизонтальних стержнів Ø8 мм класу А-І з кроком S<500мм.

Арматуру для сприйняття від’ємного моменту в прольоті установлюють по епюрі моментів (рис. 4.1). Прийнято 2Ø12 А-ІІІ с А_s =2,26 см² .

Розглянемо переріз першого прольоту. На середній опорі арматура 2 Ø25 А-ІІІ с А_s = 9,82см²

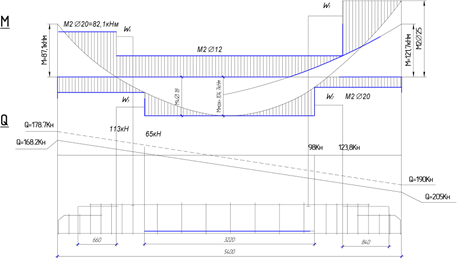

Рис. 4.1–Епюри моментів М та поперечної сили Q ригеля.

;

; ;

кН^. м.

У місці теоретичного обриву арматура 2Ø12 А-ІІІ з А_s =2,26 см² ;

;

; ;

кН^. м;

поперечна сила в цьому перерізі Q=123,8кН;

поперечні стержні Ø8 А-І в місці теоретичного обриву стержнів 2Ø32 зберігають з кроком s=16,7см;

довжина анкеровки:

Арматуру в прольоті приймаємо 4 Ø18 А-ІІІ с А_s = 8,04см² ;
