Курсовая работа: Расчет кардиографа

6) Определяем число корпусов:

2.5 Синтез логического устройства и его реализация

где:

Заданная функция

Составляем карту Карно из трех переменных:

c
ab
āb	1	1
a	1

Рисунок 2.7 - Карта Карно.

После упрощения функции получаем

Для проведения проверки и построения структурной схемы логического устройства прибегнем к помощи программы Electronics Workbench, а точнее устройства LogicConverter, внешний вид которого показан на рис.2.8

Рисунок 2.8 - Внешний вид LogicConverter

1) Проводим проверку упрощения функции сделанную с помощью карт Карно, для этого в LogicConverter вводим исходную функцию для составления таблицы истинности (рис.2.9):

Рисунок 2.9 - Построение таблицы истинности в LogicConverter

2) Производим упрощение логической функции с помощью LogicConverter (рис.2.10):

Рисунок 2.10 - Упрощение логической функции в LogicConverter

После нажатия кнопки LogicConverter строит схему на разнотипных элементах (рис.2.11)

Рисунок 2.11 - Структурная схема логического узла

По условию задания, к курсовому проекту заданы ИМС серии ТТЛ типа КМ 555. Выберем ИМС типа КМ555ЛИ1, содержащую четыре элемента 2И, и КМ555ЛН2, содержащую шесть элементов НЕ, и КМ555ЛЛ1, содержащую четыре элемента 2ИЛИ, рис 2.12:

Рисунок 2.12 - Схема подключения выбранных ИМС

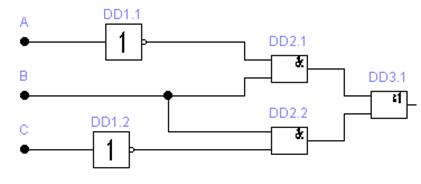

Теперь не сложно получить принципиальную электрическую схему логического узла изображённого на рис.2.11 (рис.2.13):

Рисунок 2.13 - Принципиальная схема узла
