Курсовая работа: Расчет комбинированной автоматической системы регулирования температуры на выходе печи F02

Продукты каталитической реакции из R02 поступают в трубное пространство экономайзера Е04. Е04 - горизонтальный конденсатор-экономайзер, совмещенный с коагулятором В04. В Е04 технологический газ охлаждается до 130-140 ^о С, сконденсированная сера отводится через два гидрозатвора с низа В04 по серопроводу в Т01. В04 служит для сепарации капельной серы от газа за счет снижения скорости потока и отбойных сеток. Охлаждение газа осуществляется питательной водой, поступающей с У160.

Схемой питания водой 151Е04 предусмотрено снижение давления питательной воды и уменьшение разности температур входа и выхода воды, что создает "мягкий" режим для конструктивных частей аппарата и текучести серы. Снижение давления до 8-12кг/см² осуществляется регулятором давления РС37Д, клапан которого TV37А установлен на линии входа воды в Е04. Контроль за давлением осуществляется по месту манометром и на щите операторной РI37Д. Подаваемая с У160 в ЕО4 питательная вода подогревается не ниже 120 ^о С за счет смешения с горячей водой от насосов P05-15.

Регулирование температуры питательной воды на входе в Е04 осуществляется клапаном TV037C, установленным на линии подачи горячей воды на смешение в линию питательной воды поступающей с У160.

Контроль температуры осуществляется по прибору TI120 на щите операторной. Клапан TV037В, установленный на байпасе Е04, управляется вручную со щита операторной. Количество рециркулируемой воды расчитано таким образом, что при всех режимах работы температура подогретой воды на выходе из Е04 составляет 150-155 ^о С. Регулирование температуры воды осуществляется регулятором ТRС126, клапан которого TV036 установлен на трубе возврата воды на У160.

Из В04 технологический газ поступает на доочистку в отделение Сульфрин. На трубопроводе после В04 установлен анализатор 51АТ002, измеряющий содержание Н₂ S и SО₂ в отходящих газах. Предусмотрен байпас отделения Сульфрин - линия отходящих газов в печь F03 с клапаном PV025, автоматически управляемым со щита регулятором PRC025. Клапан открывается при превышении давления на выходе отделения Клаус выше 0,25 кг/см² .

4. Анализ печи F 02 как объекта управления

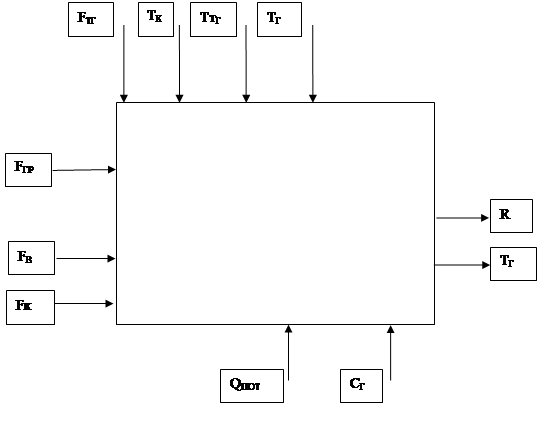

Регулирующие воздействия:

F_В – расход воздуха;

F_Г - расход топливного газа;

Fк –расход кислого газа;

Регулируемые параметры:

R – разряжение;

Т_Г – температура газа;

Возмущающие воздействия:

1. Контролируемые :

F_ТГ – расход технологического газа;

Т_КГ – температура кислого газа;

Тт_Г – температура топливного газа;

Т_Г – температура технологического газа.

2. Неконтролируемые :

Q_ПОТ – тепловые потери;

С_Г – состав газа.

Температура в печи F02 является основным регулируемым параметром.

Основным регулирующим параметром является расход воздуха.

Для управления технологическим процессом установки У-251 применен программно-технический комплекс системы I/A SERIES фирмы Фоксборо (США).

В процессе ступенчатого изменения расхода воздуха был снят динамический процесс в печи по каналу управления.

Печь F02 как объект управления характеризуется:

· коэффициент усиления = 3 ⁰ С/%хро;

· чистое запаздывание = 0,8 мин;
