Курсовая работа: Расчет конструкций рабочей площадки

Принимаем большую длину L_пл = 38 см.

Назначаем толщину плиты базы t_пл = 20 мм.

Высоту траверсы вычисляем, задавшись: катетом шва k_f = 6 мм, видом сварки – ручной, при которой β_f = 0,7, типом электрода Э42 с расчетным сопротивлением шва срезу (по металлу шва) R_wf = 180 МПа =18 кН/см² , γ_wf =1,0; γ_c = 1,0.

Тогда

см.

Принимаем h_тр = 20 см. Анкерные болты принимаем диаметром 30 мм.

9. Узлы сопряжения балок

Сопряжение главных балок и балок настила между собой выполняют на монтаже. В соответствии с заданием рассматриваем этажное сопряжение балок:

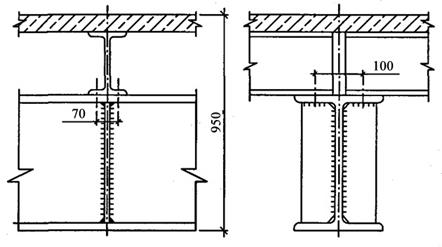

Рисунок 8. Этажное сопряжения балок.

При этажном соединении, в месте опирания балки, ребро ставится в том случае, если опорная реакция балки настила превышает 100 кН. В данном случае кН, соответственно, нет необходимости в дополнительном усилении сопряжения. Болты принимаем конструктивно для фиксации положения балки Б1 и Б2 d=22мм (исходя из геометрических характеристик сечения балок).
