Курсовая работа: Расчет многочастотного усилителя низкой частоты

Каскад, построенный по схеме с общим, эмиттером поворачивает фазу усиливаемого сигнала на . С понижением частоты входного сигнала появляется дополнительный фазовый сдвиг, обусловленный наличием конденсаторов С4, С5. Но вносимые ими фазовые сдвиги настолько малы ввиду больших емкостей (точно они определены в п.8: и соответственно), что ими можно пренебречь и считать, что подаваемое на вход напряжение обратной связи находится в противофазе к входному.

Определим глубину обратной связи из выражения

.

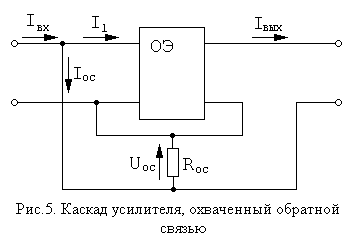

Ток в цепи обратной связи прямопропорционален падению напряжения на резисторе Rос , которое равно падению напряжения на параллельно включенных сопротивлении ОС и входном сопротивлении каскада:

Тогда глубина обратной связи

, (5.14)

Выберем резистор ОС R11=Rос =3000 Ом С3-33 (лакопленочный композиционный) номинальной мощностью 0,025 Вт

().


Тогда

.

Теперь можем найти коэффициент усиления по току каскада с обратной связью

, (5.15)

.

Тогда максимум входного тока

.

Введение обратной связи изменяет параметры каскада, в частности входное сопротивление:

(5.16)

но ввиду большого сопротивления резистора обратной связи, она практически не влияет на входное сопротивление:

,


а, следовательно, и на коэффициент усиления по напряжению

.

Выходное сопротивление:

; (5.17)

.

Коэффициент усиления по мощности .

6. РАСЧЕТ ВХОДНОГО КАСКАДА

Входной каскад будем строить по схеме с общим эмиттером. Расчет производим по схеме, описанной в предыдущем пункте.
