Курсовая работа: Расчёт настенного поворотного крана с переменным вылетом

l - плечо действия силы, мм;

x - величина зазора между планкой и траверсой (x = 1мм);

δ_n - толщина планки 6…16 мм (принимаем δ_n = 10 мм);

;

[σ] - допускаемое напряжение, [σ] = 80 МПа;

,

Полученный диаметр оси блока округляем под подшипник качения. d_в = 60 мм.

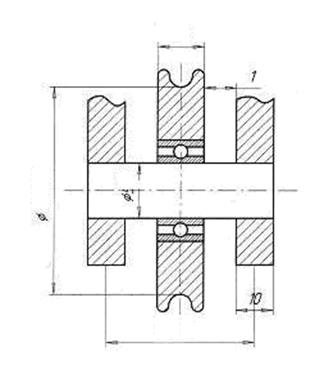

Выполняем эскиз блока

Рис. 5 Блок.

2.4 Подбор радиальных подшипников

Скорость скольжения каната определяется:

; (14)

где V_ср - скорость подъема груза, м/мин;

U - кратность полиспаста;

.

; (15)

где V_к - скорость скольжения каната, м/мин;

D_б - допустимый диаметр блока по дну канавки, мм;

d_к - диаметр каната,мм;

.

Приведенная нагрузка для однорядного подшипника:

(16)

где

Х – коэффициент для радиальной нагрузки (для подшипника = 1),

V – коэффициент, учитывающий влияние вращающего колеса, т.к. вращается внутреннее колесо, V = 1.
