Курсовая работа: Расчет потерь нефтепродукта
1.2 Типы резервуаров и их конструкции
1.3 Оборудование резервуаров
1.4 Техническое обслуживание резервуаров
1.5 Техническая документация на резервуары
2. Классификация потерь нефти от испарения при хранении в РВС
3. Расчет потерь нефти от испарения при хранении в РВС
3.1 Расчет потерь нефти от «малых дыханий»
3.2 Расчет потерь нефти от «обратного выдоха»
3.3 Расчет потерь нефти от «больших дыханий» на примере РВС-5000
4. Мероприятия по сокращению потерь нефти от испарения
5. Выбор мероприятия для сокращения потерь
Список использованных источников
Введение
На объектах транспорта, хранения нефти и нефтепродуктов, в процессе технологических операций, возникает необходимость в применении резервуарных парков, являющиеся технологическим объектом нефтеперекачивающих станций.
Если на головных перекачивающих станциях резервуарные парки предназначаются для создания определенного резерва нефти и нефтепродуктов, то на промежуточных станциях они являются буферными емкостями и предназначаются для компенсации неравномерности подачи двух соседних перекачивающих станций.
При кратковременных плановых или аварийных остановках одной из промежуточной станций транспортируемая жидкость поступают в резервуарный парк этой станции, а следующая станция продолжает работать за счет нефти и нефтепродукта, имеющегося в ее резервуарном парке.
Транспортировка нефти на нефтеперерабатывающие заводы и полученных продуктов к потребителю связана со значительными их потерями. Потери от смешения и утечек при трубопроводном транспорте, из резервуаров, от неполного слива железнодорожных и автомобильных цистерн, обводнения, зачистки, а также вследствие аварий, разливов, разбрызгивания и испарения наносят огромный ущерб экономике страны, приводят к затратам общественного труда и снижению эффективности производства. Кроме того, потери нефти и нефтепродуктов при авариях, разливах и утечках загрязняют почву, грунтовые воды и водоёмы. Многократные перевалки нефтепродуктов и хранение нефти и нефтепродуктов в резервуарах ведут к потерям от испарения. В атмосферу уходят миллионы тонн углеводородов. Испаряются главным образом лёгкие фракции. При этом уменьшается сырьё для нефтехимического синтеза, ухудшается качество нефтепродукта.
Углеводороды загрязняют атмосферу, пагубно действуют на здоровье обслуживающего персонала и жителей, особенно детей, близлежащих жилых массивов.
На базах долговременного хранения к потере сортности приводит окисление нефтепродуктов вследствие несвоевременной его реализации.
Таким образом, потери нефти и нефтепродуктов обусловливаются как специфическими их свойствами, так и условиями перекачки хранения, приёма, отпуска, техническим состоянием средств транспорта и хранения, а также внимательностью и добросовестностью обслуживающего персонала. Потери нефти и нефтепродуктов в окружающую среду приняли глобальный характер и без постоянного соблюдения действенных мер по борьбе с ними они будут возрастать пропорционально росту добычи нефти и потреблению нефтепродуктов.
По статистике потери нефти и нефтепродуктов при транспортировке значительно превышают потери при их хранении. Безусловно, распределение потерь зависит от характеристики продукта, вида объекта (нефтебаза, магистральный трубопровод) и характера перевалки нефти и нефтепродуктов. Поэтому одной из основных является проблема разработки и внедрения средств, сокращающих потери нефти и нефтепродуктов при их транспортировке и хранении.
1. Резервуары нефтебаз и перекачивающих станций
1.1 Общие сведения
На нефтебазах и перекачивающих станциях применяют стальные и железобетонные резервуары различных конструкций. Резервуары должны отвечать ряду требований. Они должны быть герметичными для хранящихся нефтепродуктов и их паров, простой формы, долговечными, дешевыми. Эти требования в зависимости от назначения нефтебазы и физико-химических свойств и условий перекачки нефтепродуктов удовлетворяются в различной степени и разными способами.
Резервуары сооружают наземными, полуподземными и подземными. Наземным называется резервуар, у которого днище находится на уровне или выше планировочной отметки прилегающей территории (в пределах 3м от стенки резервуара) или заглублено менее чем на половину высоты резервуара. Полуподземным называется резервуар, днище которого заглублено не менее чем на половину его высоты, а наивысший уровень нефтепродукта находится не выше 2м над поверхностью прилегающей территории. Подземным называется резервуар, в котором наивысший уровень нефтепродукта находится не менее, чем на 0,2м ниже наинизшей планировочной отметки прилегающей территории.
Форма резервуаров может быть самой разнообразной. Сооружаются резервуары прямоугольные, цилиндрические, конические, сферические, каплевидные и т.д. Выбор формы резервуара зависит от его назначения, свойств хранимого нефтепродукта и требований, предъявляемых к условиям хранения.
Объем отдельных резервуаров колеблется в широких пределах и определяется технико-экономическими соображениями. В настоящее время эксплуатируются резервуары объемом более 100000 м3 .
Вокруг наземных и полуподземных резервуаров для предупреждения разлива нефтепродуктов при авариях или пожаре сооружается с учетом рельефа местности сплошной земляной вал дли сплошная стена из несгораемого материала высотой не менее 1м. Эти сооружения называются обвалованием. Объем пространства внутри обвалования (свободный от резервуаров) должен быть не менее половины объема группы резервуаров, расположенных внутри обвалования, но не менее объема одного резервуара. Зеркало разлившегося нефтепродукта должно быть на 0,2м ниже верхнего края обвалования. Из этих условий определяются высота л линейные размеры обвалования. Наземные и полуподземные резервуары для однородных нефтепродуктов можно размещать группой в одном обваловании. Объем группы в одном обваловании не должен превышать 20000м3 . Объем группы подземных резервуаров не ограничивается, однако поверхность зеркала нефтепродукта в каждом резервуаре не должна превышать 7000м , а общая площадь зеркала группы подземных резервуаров не должна превышать 14000м2 .
Расстояние между стенками наземных цилиндрических резервуаров вертикальных и горизонтальных в пределах одной группы принимается для резервуаров с плавающими крышами — 0,5 диаметра, но не более 20м; для резервуаров с понтонами — 0,65 диаметра, но не более 30м; для резервуаров со стационарными крышами — 0,75 диаметра, но не более 30м при хранении легковоспламеняющихся жидкостей и 0,5 диаметра, но не более 20м при хранении горючих жидкостей.
Резервуары объемом до 200м3 включительно для нефти и нефтепродуктов допускается располагать на одном фундаменте в блоках общим объемом до 4000м3 , при этом расстояние между стенками резервуаров в блоке не нормируется, а расстояние между ближайшими резервуарами соседних блоков объемом 4000м3 следует принимать 15м. Резервуары, расположенные в блоке, должны быть ограждены сплошным земляным валом или стенкой высотой 0,8м, как при вертикальных резервуарах.
Между резервуарами разных конструкций и размеров следует принимать наибольшее расстояние из указанных выше.
Расстояние между стенками подземных резервуаров одной группы должно быть не менее 1м. Расстояние между стенками ближайших резервуаров, расположенных в соседних группах, — не менее 40м и для подземных — 15м.
По границам резервуарных парков и между отдельными группами резервуаров оставляют пожарные проезды шириной не менее 3,5м.
1.2 Типы резервуаров и их конструкции
Наибольшее распространение в условиях нефтебаз и перекачивающих станций получили вертикальные стальные цилиндрические резервуары с плоскими, коническими и сферическими крышами и днищами. Применение той или иной конструкции днища и крыши резервуара диктуется свойствами хранимых нефтепродуктов и климатическими условиями. Большинство резервуаров, находящихся в эксплуатации, имеют плоское днище и коническую, плоскую, сферическую и щитовую крышу (типовые резервуары). Резервуары изготовляют на заводе, а в условиях нефтебазы или перекачивающей станции производят их монтаж на подготовленном фундаменте. Эти резервуары рассчитаны на внутреннее избыточное давление в газовом пространстве (над зеркалом нефтепродукта) до 1960Па и вакуум до 196Па. Такие резервуары сооружают объемом от 100 до 100 000м3 .
Корпуса и днища резервуаров изготовляют из стальных листов размером 1,5Х6м, толщиной 4—25мм. Для покрытий резервуаров применяют стальные листы толщиной 2,5—3мм, размером 1,25X2,5м. При изготовлении корпуса резервуара листы располагают длинной стороной горизонтально. Один ряд сваренных листов по окружности резервуара называется поясом. Пояса резервуара по отношению друг к другу могут располагаться ступенчато, телескопически и встык (рис. 1). Вертикальные швы каждого пояса смещают относительно друг друга не менее чем на 500мм.
|

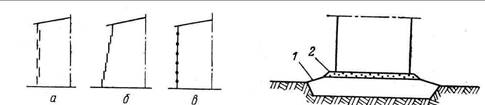

Рис. 1 . Схема расположения поясов резервуара а — ступенчатое; б — телескопическое; в — встык | Рис. 2.Схема фундамента под вертикальный цилиндрический резервуар |
Днище резервуаров изготовляют из стальных листов указанных выше размеров толщиной 4—8мм. Резервуар устанавливают на специально подготовленный фундамент, который состоит (рис. 2) из подсыпки 7, насыпаемой из местных грунтов, не содержащих растительных остатков, и песчаной «подушки» 2 толщиной 15—20см. Для предотвращения коррозии днища его укладывают на изолирующий слой, представляющий собой смесь песка с мазутом. Насыпные основания имеют вокруг резервуара бровку шириной 0,7м. Откос основания выполняется с уклоном 1 : 1,5.
