Курсовая работа: Расчет устройства для измерения параметров реле

P_К2 = I_К2 U_{КЭ2макс} = 0,2 · 27 = 5,45 Вт.

Согласующий транзистор выбираем по двум параметрам U_{КЭ2макс} и P_К2 , при этом должно соблюдаться неравенство I_Кмакс > I_К2 .

Выбираем в качестве VT2 транзистор n-p-nКТ312Б cP_Кмакс = 10 Вт; I_Кмакс = 1,5 А; U_КЭмакс = 80 В; h₂₁ = 30.

Сопротивление резистора

R₂ = U_вых /I_{R 4} = 8 / 2 = 4 Ом.

U_оп = U_вых - U_КЭ2 = 8 – 2,4 = 5,6 В.

Исходя из полученного опорного напряжения, по справочнику подбираем один или несколько стабилитронов, как правило, малой мощности, обеспечивающих заданное опорное напряжение. Для выбранного стабилитрона выписываем напряжение стабилизации, максимальный и минимальный токи стабилизации.

Выбираем стабилитрон

Д814Д с I_{ст. мах} = 55 мА, и U_СТ = 5,6 В.

R₂ = U_КЭ1 / (I_К2 + I_Б2 ) = 22 / (1,2 + 6,7) = 4,7 кОм.

Емкость конденсатора С₁ , включение которого приводит к незначительному уменьшению пульсации выходного напряжения и заметному уменьшению выходного сопротивления стабилизатора переменному току, выбирают в пределах 100 ÷ 200 мкФ.

3.2 Схемотехническое моделирование в среде Electronics Workbench

Система схемотехнического моделирования Electronics Workbench предназначена для моделирования и анализа электрических схем.

Программа Electronics Workbench позволяет моделировать аналоговые, цифровые и цифро-аналоговые схемы большой сложности. Имеющиеся в программе библиотеки включают в себя большой набор широко распространенных электронных компонентов. Electronics Workbench может проводить анализ схем на постоянном (DC) и переменном (AC) токах. При анализе на постоянном токе определяется рабочая точка схемы в установившемся режиме работы.

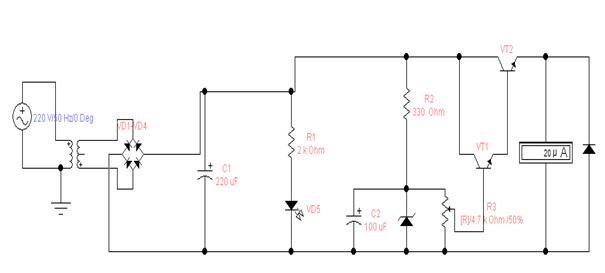

Рисунок 5 – Принципиальная схема устройства в среде Electronics Workbench

4 Расчет и проектирование печатной платы

Печатные платы - это элементы конструкции, которые состоят из плоских проводников в виде участков металлизированного покрытия, размещенных на диэлектрическом основании и обеспечивающих соединение элементов электрической цепи. Они получили широкое распространение в производстве модулей, ячеек и блоков РЭА благодаря следующим преимуществам по сравнению с традиционным объемным монтажом проводниками и кабелями:

-повышение плотности размещения компонентов и плотности монтажных соединений, возможность существенного уменьшения габаритов и веса изделий;

-получение печатных проводников, экранирующих поверхностей и электро- и радиодеталей (ЭРЭ ) в одном технологическом цикле;

-гарантированная стабильность и повторяемость электрических характеристик (проводимости, паразитных емкости и индуктивности);

-повышение быстродействия и помехозащищенности схем;

-повышенная стойкость и климатическим и механическим воздействиям;

-унификация и стандартизация конструктивных и технологических решений;

-увеличение надежности узлов, блоков и устройства в целом;

-улучшение технологичности за счет комплексной автоматизации монтажно-сборочных и контрольно-регул
