Курсовая работа: Расчет задач по конструированию промышленных ЭВС
Ответ: Длина линии не должна превышать 9,8 (0,532) метра, поскольку размеры печатной платы таковы, что при любых комбинациях размещения микросхем длина связей между их выводами наверняка не превысит 9,8 (0,532) м, то ограничений на применение печатной платы предложенного размера нет.
Задача №10
В линии связи между ТТЛ-микросхемами МСх 1 и МСх 2 преобладает емкостная (случай 1) и индуктивная (случай 2) составляющая паразитных параметров линии связи. Определить неизвестные характеристики линии и импульсного сигнала, передаваемого по этой линии. Расчет выполнить отдельно для случая 1 и для случая 2. Дать заключение о применимости в качестве линии связи печатного проводника длиной l = 0,09 м с погонной емкостью C0 = 50 пФ/м (случай 1) или погонной индуктивностью L0 = 0,5. 10-6 Гн/м (случай 2)
U1 п = 3,5 B
U0 п = 0,4 В
Um = 4,5 B
R1 вых = 170 Oм
R0 вых = 27 Ом
Rвх = 1600 Ом
tЗ1 = 7. 10-9 с
С= ?
L = ?
tЗ2 = ?

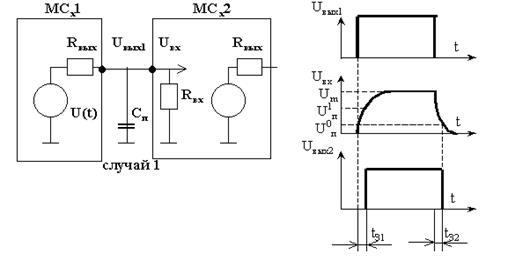

Случай 1. Емкостная составляющая
C* п = C0 . l = 50. 10 -12 . 0,09 = 4,5. 10 -12 (Ф) С* п < Cп

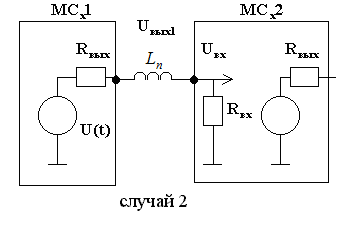

Случай 2. Индуктивная составляющая
