Курсовая работа: Разработка технологии работы промышленной сортировочной станции и расчёт основных ее параметров

Магнитогорск удален от Челябинска по железной дороге на 417 км, по автодорогам через Верхнеуральск — на 303 км, по трассе «от вокзала до вокзала» на 321,4 км. Удаленность от Москвы — на 1916 км по ж. д., на 2200 км — по автотрассе.

Территория города 375,8 км², протяженность с севера на юг — 27 км, c востока на запад — 20 км, высота над уровнем моря — 310 м.

Население 416,7 тыс. жителей (2005). Национальный состав по данным переписи 1989: русские — 81,5 %, татары — 6,4 %, украинцы — 4,3 %, башкиры — 2,8 %, белорусы — 1,0 %, евреи — 0,4 %, узбеки — 0,2 %, немцы — 0,2 %, удмурты — 0,1 %. Всего насчитывалось 92 национальности, из них 40 имеют численность от 10 человек и менее.

Скорость ветра: Север 20/5,8, Северо-восток 11/5,6, Восток 1/4,1, Юго-восток 2/3,8, Юг 26/7,2, Юго-запад 23/8,1, Запад 11/7,4, Северо-запад 6/5,4.

Средняя температура января: -16,9⁰

1.2 Описание станции примыкания ОАО «РЖД» и промышленного узла.

1.2.1 По заданию станция Примыкания является разъездом

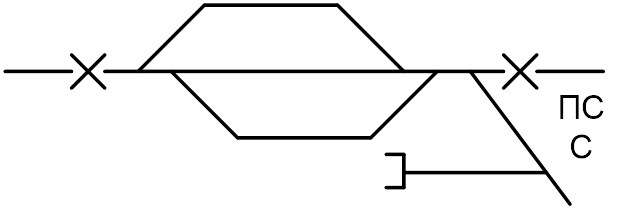

Рисунок 1 Схема разъезда.

Разъезд – это раздельный пункт на однопутных линиях имеющих путевое развитие для скрещивания и обгона поездов

1.2.2 Описание промышленного узла (смотри рисунок 2), по заданию входят 2 – а предприятия: - Металлургический комбинат и предприятия стройиндустрии которые обслуживаются промышленной станцией, кроме того на каждом предприятии имеются грузовые станции задача которых состоит в обслуживании конкретных цехов. На предприятии стройиндустрия имеется 1 – а станция «Строительная», на металлургическом комбинате 4 – и станции: «Северная», «Восточная», «Химическая», «Южная».

В адрес станции «Северная» приходят следующие грузы: руда, известняк, уголь коксующийся; отправляется порожняк;

Станция «Восточная» прибывает: металлолом, порожняк; отправления: прокат, чугун чушковый.

Станция «Химическая» прибывает: огнеупор, порожняк; Отправляется: продукты шлакопереработки, хим. Продукты, кокс, коксик, избыток порожняка;

Станция Южная прибывает: уголь энергетический, мазут, оборудование и запасные части; Отправляется: порожняк;

Станция «Строительная» прибывает: заполнители бетона, цемент, арматура; Отправляется: железобетонные изделия.

Станции «Западная» ПСС примыкает однопутный перегон станций примыкания ПСС.

На юго-западе так же соединяет станцию Строительную с ПСС однопутный перегон.

4 – и однопутных перегона: ПСС Северная, ПСС Восточная, ПСС Химическая, ПСС Южная.

На всех перегонах по заданию средства поездной связи – автоблокировка, на самой станции все стрелочные переводы включены в электрическую централизацию.

1.3 Расчёт груза и вагонопотоков

Г₁ =К_{n (о)} ·П (1)

где Г₁ – годовой грузопоток i – го груза, млн. т в год;

К_{n (о)} – расходный коэффициент на производство 1млн. т годовой продукции по прибытию и отправлению;

П – заданный выпуск готовой продукции в соответствии с заданным вариантом млн. т в год.

Г₁ = 4,3·1,3=5,59 мил. т

N_k =(Гi·α_к )/(365·К_гр ^к ·Р_гр ^к ) (2)

N_k =(5.59·1·1000000)/(365·0,92·66)= 256 вагонов
