Курсовая работа: Широкополосный усилитель калибровки радиовещательных станций

В качестве входной корректирующей цепи используется межкаскадная корректирующая цепь третьего порядка. Эквивалентная схема изображена на рисунке 5.1.

Рисунок 5.1 – Эквивалентная схема каскада

Рассчитаем элементы МКЦ.

Выходными параметрами в данном случае будут являться параметры генератора.

Свых =0;

Rвых =Rr=50 Ом

Значения входных параметров транзистора КТ916А возьмем из пункта 6.2.

КТ916А:

Нагрузкой для входного каскада является параллельное соединение R_{вых .} транзистора и R₁ . Где R₁ – сопротивление, входящее в межкаскадную корректирующую цепь, рассчитанное в пункте 5.4.

7 Расчет разделительных и блокировочных конденсаторов

Рассчитаем разделительные конденсаторы по следующей формуле:

(7.1)

где Y_н – искажения приходящиеся на каждый конденсатор;

R₁ – выходное сопротивление транзистора;

R₂ – сопротивление нагрузки;

В нашем случае число разделительных конденсаторов будет равно четырем. Расчитаем разделительные конденсаторы С₁ , С₆ , С₁₁ , С₁₆ , которые изображены на принципиальной схеме (см. Приложение А). Искажения, приходящиеся на каждый конденсатор, будут равны:

Тогда искажения в области низких частот найдем по формуле:

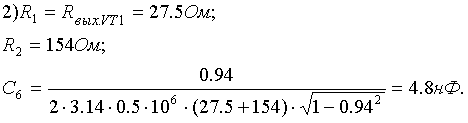

Найдем значение конденсаторов С₁ , С₆ , С₁₁ , С₁₆ по формуле (7.1).
