Курсовая работа: Синтез астатических систем

Исходные данные:

ПИ-закон

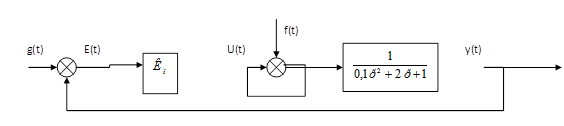

1. По заданной системе уравнений получить передаточную функцию объекта управления и составить структурную схему замкнутой САУ, считая регулятор звеном с входной величиной Е, выходной U и передаточной функцией

2. Выбрать регулятор таким образом, чтобы система обладала свойством астатизма по отношению к постоянному задающему g(t) и возмущающему f(t) воздействию.

Для того чтобы система обладала астатизмом необходимо выполнение условия – величина установившейся ошибки по заданию и возмущению должна быть равна 0. Проверим это условие на регуляторах:

· Выбираем П – регулятор

Т.к. величина установившейся ошибки не равна нулю, то система не обладает астатизмом,, а следовательно считать ошибку по каналу f-E нет необходимости.

· Выбираем И – регулятор

Обе ошибки равны нулю следовательно система с И - регулятором является астатической. Данный регулятор нам подходит

· Проверим наш ПИ – регулятор

Система так же является астатической, что является тем, что выбранный нами ПИ – регулятор подходит к условию задания.

3. Найти область значений постоянной времени регулятора для И – закона управления, обеспечивающих устойчивость системы.

Найдем передаточную функцию замкнутой системы по каналу g-y и затем выделим ее характеристическое уравнение.

Характеристическое уравнение Q(p):

Уравнение 3 порядка, следовательно, для устойчивости системы необходимо чтобы произведение внутренних коэффициентов характеристического уравнения было больше произведения внешних коэффициентов.
