Курсовая работа: Система управления скоростью вращения двигателя переменного тока

Реферат

В данном реферате мы рассмотрели систему управления скоростью вращения двигателя переменного тока. Система состоит из интерфейса связи, устройства управления, преобразователя параллельного цифрового кода в последовательный, устройства преобразования цифрового кода в аналоговый и усилителя аналогового сигнала.

Разработаны структурная и принципиальная схемы.

Система может применяться в энергосистемах, цехах, заводах и т.д., где мощность нагрузки (двигателя) не превышает 150 ВТ.

Введение

Сейчас, как известно, наука не стоит на месте, а движется вперед и двадцать первый век становится компьютеризированным. Сейчас компьютер может заменить человека не только на заводах, но и в быту. Данная система управляется без участия человека – полностью электронно-вычислительной машиной.

Целью данной работы являлась разработка системы управления скоростью вращения двигателя переменного тока.

При проектировании нами были изучены различные подходы к проектированию систем управления, использование различных микросхем, а так же различное их подключение и функционирование.

Так как скорость изменения количества оборотов двигателя в единицу времени несущественна, по сравнению со скоростью обработки данных микросхемами, то можно проектировать данную систему и на небыстродействующих микросхемах. Вся связь осуществляется через интерфейс электронно-вычислительной машины.

1. Структурная схема

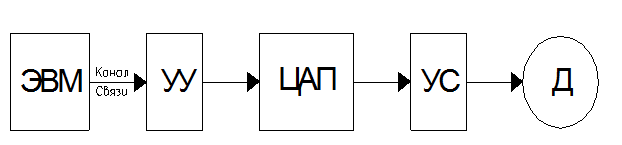

Рис. 1. Структурная схема системы управления скоростью вращения двигателя переменного тока

ЭВМ – электронно-вычислительная машина

УУ – устройство управления

ЦАП – цифро-аналоговый преобразователь

УС – усилитель сигнала

Д – электродвигатель

С электронно-вычислительной машины по каналу связи передается восьмиразрядный последовательный код управления двигателя. Управляющее устройство принимает этот последовательный код и производить его преобразование в параллельный, а так же хранит его то тех пор, пока с ЭВМ не поступит новый. С управляющего устройства параллельный восьмиразрядный цифровой код поступает на цифро-аналоговый преобразователь, где он преобразуется в аналоговый сигнал. Аналоговый сигнал поступает на усилитель сигнала, где усиливается до требуемой мощности и поступает на электродвигатель.

2. Описание работы принципиальной схемы

С ЭВМ последовательный информационный код по каналу связи подается на входы регистра (К134ИР8) «А» и «А&». После поступившего импульса кода поступает импульс управления на вход «СК». Поступивший импульс кода записывается в регистр, а импульс управления сдвигает этот бит данных влево. После того, как с ЭВМ перестал поступать импульсы кода, с регистра по восьмиразрядной шине параллельным кодом поступает полученная цифровая информация на ЦАП (К1108ПА1). В ЦАПе параллельный восьмиразрядный цифровой код преобразуется в аналоговый сигнал и стоящим на выходе операционным усилителем производится преобразование тока в напряжение, после чего поступает на усилитель (КР1182ПМ1). В усилителе поступивший сигнал усиливается до нужной мощности (максимальная выходная мощность 150 Вт) и передается на нагрузку (электродвигатель переменного тока).

Так как в регистре постоянно хронится восьмиразрядный код и постоянно поступает на ЦАП, и в свою очередь, ЦАП постоянно передает сигнал усилителю, тем самым на двигателе постоянно поддерживается нужная мощность (требуемая скорость вращения).

При подаче с ЭВМ нового информационного кода информация на ЦАПе обновляется и все происходит по вышеизложенной схеме.

2.1 Характеристики регистра К134ИР8

Регистр К134ИР8 – 8-разрядный сдвиговый регистр с последовательной загрузкой и параллельной выгрузкой.

Рис. 2.1.

Микросхема представляет собой восьмиразрядный сдвиговый регистр с последовательной загрузкой и параллельной выгрузкой. Наличие двух вносов загрузки A и A& позволяет использовать один из них в качестве управляющего загрузкой данных: низкий уровень на одном из низ запрещает прохождение сигнала со второго.

Низкий уровень на входе R устанавливает все выходы микросхемы в 0.

Таблицу истинности работы регистра смотри в приложении 1.

Импульс кода, посылаемым компьютером, подается на входы регистра А и &A (выводы 1, 2). Благодаря чему происходит загрузка одного бита данных. После поступившего импульса кода поступает импульс сдвига влево на вход СК (вывод 8). Происходит сдвиг влево и регистр готов к приему и записи второго бита кода. И так далее…
