Курсовая работа: Технология изготовления детали типа "Вал"

Назначаем

- черновое точение – 14 квалитет;

Определим количество переходов для торца 12:

,

Назначаем (т.к. эта поверхность имеет шероховатость Ra=2,5)

- черновое точение – 14 квалитет

- получистовое точение – 10 квалитет;

- чистовое точение – 8 квалитет;

Определим количество переходов для поверхности 13

,

Назначаем (т.к. эта поверхность имеет шероховатость Ra=1,25)

При обработке происходит уточнение размера на 10 квалитетов точности (с 16 квалитета до 6 квалитета поверхности детали). Распределим по переходам уточнение размера поверхности В по методу арифметической прогрессии:

- черновое точение – 14 квалитет;

- получистовое точение – 10 квалитет;

- чистовое точение – 8 квалитет;

- шлифование– 6 квалитет

На остальные поверхности назначаем однократную обработку

Заносим в таблицу 5 план обработки на каждую поверхность

Таблица 5 - План обработки детали «Вал»

Исходные данные			Штамповка Э0			Черновой Э1			Получистовой Э2			Чистовой Э3
Пов.	Квалитет	Тд , мкм	Ra, мкм	Квалитет	Тд , мкм	Rz, мкм	Квалитет	Тд , мкм	Ra, мкм	Квалитет	Тд , мкм	Ra, мкм	Квалитет	Тд , мкм	Ra, мкм
1,14	14	1150	10	16	2900	80	14	1150	10
2	6	13	1,25	16	1300	80	14	520	10	10	84	3,2	8	33	2,5
3	8	27	2,5	16	1100	80	14	430	10	10	70	3,2	8	27	2,5
4	14	430	10	16	1300	80	14	430	10
5	14	620	10	16	1600	80	14	620	10	-	-	-	-	-	-
6	6	16	1,25	16	1600	80	14	620	10	10	100	3,2	8	39	2,5
7	8	46	2,5	16	1900	80	14	740	10	10	120	3,2	8	46	2,5
8	14	620	10	16	1600	80	14	620	10
9	14	740	10	16	1900	80	14	740	10
10	14	740	10	16	1900	80	14	740	10
11	14	620	10	16	1600	80	14	620	10
12	8	54	2,5	16	2200	80	14	870	10	10	140	3,2	8	54	2,5
13	6	13	1,25	16	1300	80	14	520	10	10	84	3,2	8	33	2,5

6.2 Выбор вариантов схем базирования заготовки

На первой фрезерно-центровальной операции базируем заготовку по наружным поверхностям диаметром 33 и 34 мм, выбрав ее в качестве черновой базы, для одновременной обработки торцов и сверления центровых отверстий.

Данная схема базирования лишает заготовку 5 степеней свободы - перемещения вдоль осей XYZ и поворота вокруг осей YZ. Наружная цилиндрическая поверхность является двойной направляющей базой, лишающей заготовку 4-х степеней свободы. Торец является опорной базой и лишает заготовку 1 степени подвижности. Наружная цилиндрическая поверхность является черновой базой и используется на черновых операциях. Такая схема реализуется при установке заготовки в тисках с призматическими губками.

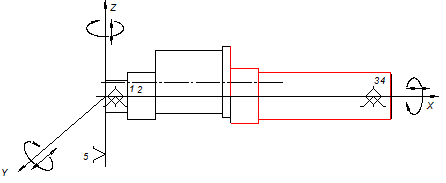

Рисунок 5 - Схема базирования заготовки 015 операции

На 020 токарной с ЧПУ операции базируемся по центровым отверстиям, выбрав ее в качестве чистовой базы и торцу для обработки базовой поверхности для черновой и чистовой обработки поверхностей диаметром 30,233 и 35 и подрезки торцов в размер 102 и 84 мм

Данная схема базирования лишает заготовку 5 степеней свободы -перемещения вдоль осей XYZ и поворота вокруг осей YZ. Торец является опорной базой и лишает заготовку 1-х степеней свободы, а наружная цилиндрическая поверхность – двойной направляющей базой, лишающей заготовку 4-х степеней свободы. Торец и центровые отверстия являются чистовыми базами и используются неоднократно. Такая схема реализуется при установке заготовки в комбинированном патроне и заднем центре.
