Курсовая работа: Технология возведения зданий

Для выбора передвижного стрелового крана необходимо определить следующие требуемые параметры:

требуемая грузоподъемность,т;

требуемая высота подъема крюка, м;

требуемый вылет крюка (стрелы), м;

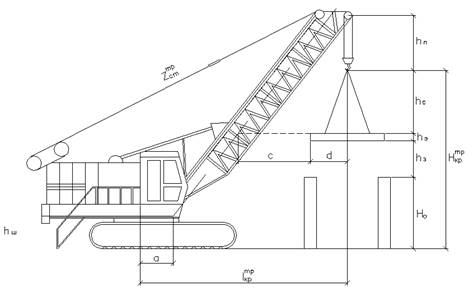

Рисунок 1 – Схема для определения технических параметров стрелового крана без гуська

Искомые параметры определяются для каждого монтируемого элемента. Требуемая грузоподъемность определяется по формуле

где масса монтируемого элемента, т;

масса строповочного устройства данного элемента, т;

масса оснастки данного элемента, т.

Требуемая высота подъема крюка определяется по формуле

где превышение опоры монтируемого элемента над уровнем стоянки крана,

запас по высоте между низом элемента и верхом опоры не менее 0,50,м;

высота элемента в его монтажном положении, м;

высота строповки элемента, м;

Требуемый вылет крюка определяется по формуле

где расстояние по горизонтали от оси стрелы до наиболее близко расположенной к стреле точки на элементе в его монтажном положении (не менее 1,5м), м;

– половина размера монтируемого элемента по горизонтали в монтажном положении в направлении стрелы крана, м;

высота полиспаста (обычно принимается 2м), м;

высота шарнира пяты стрелы от уровня стоянки крана (принимается 1,8-2м), м;

– расстояние от шарнира крепления пяты до оси вращения крана (принимается 1,8-2м) м.

Таблица 2 – Данные для подсчета параметров крана по наиболее тяжелому монтажному элементу

Элементы	Исходные данные							Определяемые параметры монтажных кранов
1	2	3	4	5	6	7	8	9	10	11
Плиты перекытия	1,75	0,09	0	3,6	6	0,22	0,5	10,32	20,2	1,84

По результатам расчетов принимаем пневмоколесный кран КС-6973Б (на базе БАЗ-69098)

-грузоподъемность Q=50 т,

-высота подъема Н=32 м,

-вылет крюка L=28 м.

Рисунок 2 – Определения технических параметров стрелового крана

5. Подсчет объемов работ при земляных работах

5.1 Определение объемов выемок под фундаменты
